Подробная информация о продукте:
Оплата и доставка Условия:
|
| Провод: | 20AWG, чистая медь | J1939 Женская розетка: | эквивалент Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Тип женской штепсельной вилки J1939: | Тип 2 | J1939 Мужские розетки: | эквивалент Deutsch HD10-9-1939P-P080 |
| Тип мужских розетки J1939: | Тип 2 | Женская розетка OBD2: | с терминалами KET |
| Штыри или терминалы: | медь, никелированная или позолоченная | Рабочая температура: | -25°C ~ +85°C |
| Выделить: | j1939 обд2,j1939 9 штифтовый немецкий кабель,j1939 y разделительный кабель |
||

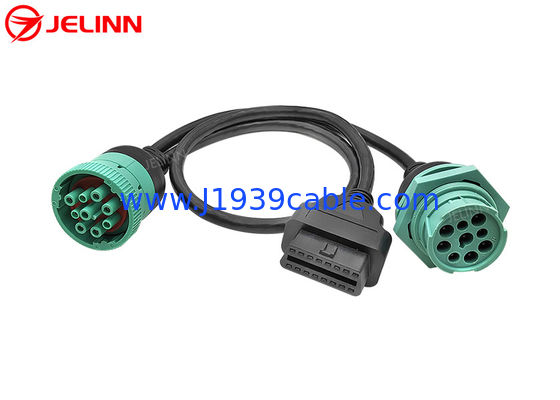

J1939 9 Пин 9 Пин натянутый соединитель к OBD 2 OBDII 16 Пин 16 Пин разделитель Y кабеля
Спецификация
| Женский разъем J1939 | эквивалент Deutsch HD16-9-1939S-P080 |
| Тип женского разъема J1939 | Тип 2 |
| J1939 мужской разъем | эквивалент немецкого HD10-9-1939P- P080 |
| Тип мужского разъема J1939 | Тип 2 |
| Женский разъем OBD2 | с терминалами KET |
| Провод | 20AWG, чистая медь |
| Материал соединителя J1939 | PA66 + стекловолокно |
| Материал разъема OBD2 | PA66 |
| Назначение или выключение | на заказ |
| Длина кабеля | на заказ |
| Плинты или терминалы | медь, никелированная или позолоченная |
| Сопротивление на контакт | Максимально 3 Ом. |
| Сопротивление изоляции | 5 млн. Ом в минуту. |
| Рабочая температура | -25°C ~ +85°C |
| Испытания | 100% открытые, короткие и неправильные испытания проводов |
| Испытательное напряжение | DC300V 5M ом/10 мс |
| Гарантия | 1 год |
Концы женских и мужских розетки J1939 могут быть формованными или нет,в соответствии с вашими потребностями.

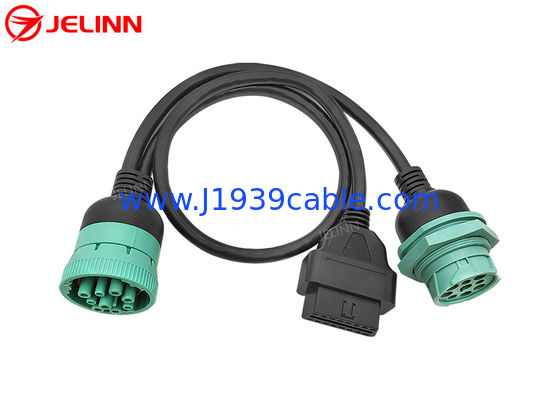

Овермолд

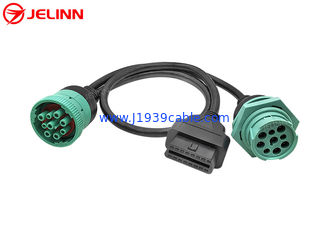

Не переплавлен
ВDeutsch 9 Пинженский разъем типа 2, поэтому его кнопка F имеет меньший диаметр, чем кнопка C и кнопка J. Женские разъемы типа 2 J1939 могут быть вставлены в мужские разъемы типа 1 или типа 2 J1939.
Женский разъем OBD2 имеет терминалы KET, которые делают женский разъем OBD2 более выносливым.
Назначение или выключение
В общем, настройка или выведение пин будет выглядеть следующим образом (4 пин, подключаемые):
| Женщина OBD2 | Сигнал | Женщина | J1939 мужчина |
| 4 или 5 | Земля | А. | А. |
| 16 | Аккумулятор | В. | В. |
| 6 | J1939, CAN-H | В | В |
| 14 | J1939, CAN-L | D | D |
Иногда,Присвоение или выведение булавки также может быть таким ((6 булавокподключить):
| Женщина OBD2 | Сигнал | Женщина | J1939 мужчина |
| 4 или 5 | Земля | А. | А. |
| 16 | Аккумулятор | В. | В. |
| 6 | J1939, CAN-H | В | В |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Иногда,Назначение пин или пин-аут также может быть таким (6 пин)подключить):
| Женщина OBD2 | Сигнал | Женщина | J1939 мужчина |
| 4 или 5 | Земля | А. | А. |
| 16 | Аккумулятор | В. | В. |
| 6 | J1939, CAN-H | В | В |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
6-проводный кабель также включает в себя проводку для линий J1708.Лучше не подключать их, так как иногда добавленные линии могут мешать работе некоторых GPS-трекеров..
Назначение пин или пин-аут также можно настроить в соответствии с вашими потребностями.
Применение
Этот кабель используется для подключенияустройства телематики или управления флотом, такие как:GPS-отслеживатели или ELD для коммерческих транспортных средств, которые имеют J1939 9-прикольные круглые порты Deutsch.
Этот кабель также позволит OBD2 диагностические устройства или сканеры (с соответствующим программным обеспечением) подключаться к круглому разъединителю J1939.Имейте в виду, что большинство программного обеспечения и сканеров OBD2 основаны на чтении PIDJ1939 - это протокол, основанный на PGN, где каждый PGN содержит несколько параметров.
Отправка запроса
Если вы не нашли или не имеете времени искать кабели J1939, OBD2 или J1708 на нашем сайте, не стесняйтесь сообщать нам, какие кабели J1939, OBD2 или J1708адаптеры или разъемы, которые вам нужныотправка запроса(Если у вас есть изображение, пожалуйста, прикрепите его в запросе).J1939, OBD2 или J1708 кабели, адаптеры или разъемы для вас.
