Подробная информация о продукте:
Оплата и доставка Условия:
|
| Провод: | 20AWG, чистая медь | J1939 Женская розетка: | эквивалент Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Тип женской штепсельной вилки J1939: | Тип 2 | J1939 Мужские розетки: | эквивалент Deutsch HD10-9-1939P-P080 |
| Тип мужских розетки J1939: | Тип 2 | Женская розетка OBD2: | с терминалами KET |
| Штыри или терминалы: | медь, никелированная или позолоченная | Рабочая температура: | -25°C ~ +85°C |
| Выделить: | j1939 y кабель,j1939 грузовик OBD GPS,j1939 до obd2 |
||

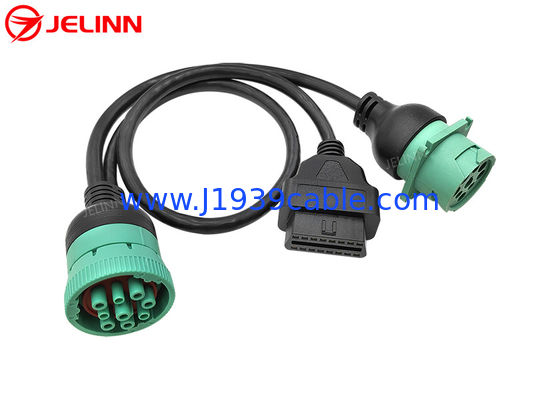

J1939 9 Пин-на-ОБД 2 OBD2 16 Пин-разделитель Y кабеля 9 Пин-разделитель провода Нагрузка на грузовик
Спецификация
| Женский разъем J1939 | эквивалент Deutsch HD16-9-1939S-P080 |
| Тип женского разъема J1939 | Тип 2 |
| J1939 мужской разъем | эквивалент немецкого HD10-9-1939P- P080 |
| Тип мужского разъема J1939 | Тип 2 |
| Женский разъем OBD2 | с терминалами KET |
| Провод | 20AWG, чистая медь |
| Материал соединителя J1939 | PA66 + стекловолокно |
| Материал разъема OBD2 | PA66 |
| Назначение или выключение | на заказ |
| Длина кабеля | на заказ |
| Плинты или терминалы | медь, никелированная или позолоченная |
| Сопротивление на контакт | Максимально 3 Ом. |
| Сопротивление изоляции | 5 млн. Ом в минуту. |
| Рабочая температура | -25°C ~ +85°C |
| Испытания | 100% открытые, короткие и неправильные испытания проводов |
| Испытательное напряжение | DC300V 5M ом/10 мс |
| Гарантия | 1 год |
Концы женских и мужских розетки J1939 могут быть формованными или нет,в соответствии с вашими потребностями.
Овермолд
Не переплавлен
ВDeutsch 9 Пинженский разъем типа 2, поэтому его кнопка F имеет меньший диаметр, чем кнопка C и кнопка J. Женские разъемы типа 2 J1939 могут быть вставлены в мужские разъемы типа 1 или типа 2 J1939.
Женский разъем OBD2 имеет терминалы KET, которые делают женский разъем OBD2 более выносливым.
Назначение или выключение
В общем, настройка или выведение пин будет выглядеть следующим образом (4 пин, подключаемые):
| Женщина OBD2 | Сигнал | Женщина | J1939 мужчина |
| 4 или 5 | Земля | А. | А. |
| 16 | Аккумулятор | В. | В. |
| 6 | J1939, CAN-H | В | В |
| 14 | J1939, CAN-L | D | D |
Иногда,Присвоение или выведение булавки также может быть таким ((6 булавокподключить):
| Женщина OBD2 | Сигнал | Женщина | J1939 мужчина |
| 4 или 5 | Земля | А. | А. |
| 16 | Аккумулятор | В. | В. |
| 6 | J1939, CAN-H | В | В |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Иногда,Назначение пин или пин-аут также может быть таким (6 пин)подключить):
| Женщина OBD2 | Сигнал | Женщина | J1939 мужчина |
| 4 или 5 | Земля | А. | А. |
| 16 | Аккумулятор | В. | В. |
| 6 | J1939, CAN-H | В | В |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
6-проводный кабель также включает в себя проводку для линий J1708.Лучше не подключать их, так как иногда добавленные линии могут мешать работе некоторых GPS-трекеров..
Назначение пин или пин-аут также можно настроить в соответствии с вашими потребностями.
Применение
Этот кабель используется для подключенияустройства телематики или управления флотом, такие как:GPS-отслеживатели или ELD для коммерческих транспортных средств, которые имеют J1939 9-прикольные круглые порты Deutsch.
Этот кабель также позволит OBD2 диагностические устройства или сканеры (с соответствующим программным обеспечением) подключаться к круглому разъединителю J1939.Имейте в виду, что большинство программного обеспечения и сканеров OBD2 основаны на чтении PIDJ1939 - это протокол, основанный на PGN, где каждый PGN содержит несколько параметров.
