Подробная информация о продукте:
Оплата и доставка Условия:
|
| Провод: | 20AWG, чистая медь | J1939 Женская розетка: | эквивалент Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Тип женской штепсельной вилки J1939: | Тип 2 | J1939 Мужские розетки: | эквивалент Deutsch HD10-9-1939P-P080 |
| Тип мужских розетки J1939: | Тип 2 | Женская розетка OBD2: | с терминалами KET |
| Выделить: | j1939 обд2,j1939 до obd2,j1939 мужчина женщина к OBD2 |
||
Deutsch J1939 Мужчина Женщина на OBD 2 OBD2 соединитель разделитель Y кабеля

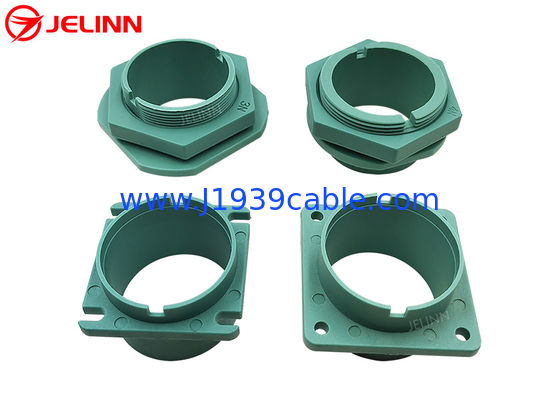

С четырьмя различными панельными креплениями
Спецификация
| J1939 Женская розетка | эквивалент Deutsch HD16-9-1939S-P080 |
| Тип женской розетки J1939 | Тип 2 |
| J1939 Мужские розетки | эквивалент Deutsch HD10-9-1939P-P080 |
| Тип мужских розетки J1939 | Тип 2 |
| Женская розетка OBD2 | с терминалами KET |
| Провод | 20AWG, чистая медь |
| Материал розетки J1939 | PA66 + стекловолокно |
| Материал разъема OBD2 OBDII | PA66 |
| Назначение или выключение | на заказ |
| Длина кабеля | на заказ |
| Гарантия | 1 год |
Концы женских и мужских розетки J1939 могут быть переплавлены или нет,в соответствии с вашими потребностями.
Женская розетка J1939 имеет тип 2, поэтому ее кнопка F имеет меньший диаметр, как кнопка C и кнопка J. Женские розетки типа 2 J1939 могут быть совместимы с мужскими розетками типа 1 или типа 2.
Женская розетка OBD2 имеет терминалы KET, которые делают женскую розетку OBD2 более выносливой.
Назначение или выключение
В общем, настройка или выведение пин будет выглядеть следующим образом (4 пин, подключаемые):
| Женщина OBD2 | Сигнал | Женщина | J1939 мужчина |
| 5 | Земля | А. | А. |
| 16 | Аккумулятор | В. | В. |
| 6 | J1939, CAN-H | В | В |
| 14 | J1939, CAN-L | D | D |
Иногда,Назначение пин или пин-аут также может быть таким (6 пин)подключить):
| Женщина OBD2 | Сигнал | Женщина | J1939 мужчина |
| 5 | Земля | А. | А. |
| 16 | Аккумулятор | В. | В. |
| 6 | J1939, CAN-H | В | В |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
6-проводный кабель также включает в себя проводку для линий J1708.Лучше не подключать их, так как иногда добавленные линии могут мешать работе некоторых GPS-трекеров..
Назначение пин или пин-аут также можно настроить в соответствии с вашими потребностями.
Применение
Это кабель между J1939 круглый Deutsch 9-прицепный женский разъем, J1939 Deutsch 9-прицепный мужскойсоединитель и 16-прикольный соединитель OBD2-стиля (женщина с боковой стороны транспортного средства - соединитель OBD2-испытательного соединителя).и электричество и наземные линии также подключены.
Общее применение - это подключениеустройства телематики или управления флотом, такие как:GPS-отслеживатели и ЭЛД на транспортное средство, которое имеет 9-прикольный круглый Deutsch-коннектор.
Этот кабель также позволит OBD2 диагностические устройства или сканеры (с соответствующим программным обеспечением) подключаться к круглому разъединителю J1939.Имейте в виду, что большинство программного обеспечения и сканеров OBD2 основаны на чтении PIDJ1939 - это протокол, основанный на PGN, где каждый PGN содержит несколько параметров.
