Подробная информация о продукте:
Оплата и доставка Условия:
|
| Ключи мужской розетки OBD2: | медь, никелированная или позолоченная | Терминалы женского разъема OBD2: | медь, никелированная или позолоченная |
|---|---|---|---|
| Женский разъем Volvo OBD2: | эквивалент оригинального | Общий женский разъем OBD2: | стандартные, с терминалами KET |
| Испытания: | 100% открытое, краткость и испытывать мисс-провода | Материал переплавленной части: | ПВХ |
| Выделить: | Кабель OBD2 y,кабельный об,разделитель кабелей OBD |
||
OBD 2 OBD2 Splitter Y Cable J1962 16 Pin Split Wire Harness для автомобилей Ford
Спецификация
| OBD2 мужская розетка | стандартный, 12В/24В |
| Ключи мужской розетки OBD2 | медь, никелированная или позолоченная |
| Переплавка мужской розетки OBD2 | прямой |
| Женский разъем Volvo OBD2 | эквивалент оригинального |
| Общий женский разъем OBD2 | стандартные, с терминалами KET |
| Терминалы женских разъемов OBD2 | медь, никелированная или позолоченная |
| Переплавка женского разъема OBD2 | прямой |
| Материал переплавленной части | ПВХ |
| Форма кабеля | круглый |
| Провод | 26AWG, чистая медь |
| Материал мужского и женского разъемов OBD2 | PA66 |
| Назначение или выключение | на заказ |
| Длина кабеля | на заказ |
| Сопротивление на контакт | Максимально 3 Ом. |
| Сопротивление изоляции | 5 млн. Ом в минуту. |
| Рабочая температура | -25°C ~ +85°C |
| Испытания | 100% открытое, короткое и пропущенное испытание провода |
| Испытательное напряжение | DC300V 5M ом/10 мс |
| Гарантия | 1 год |

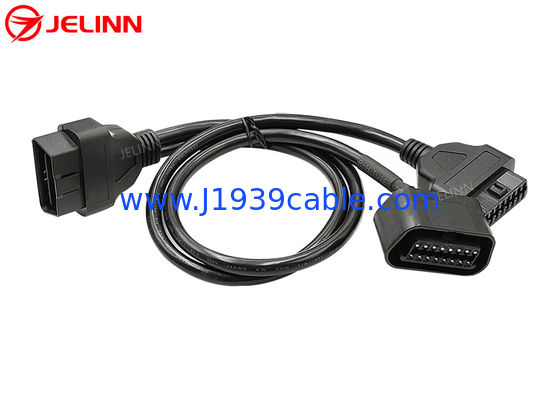

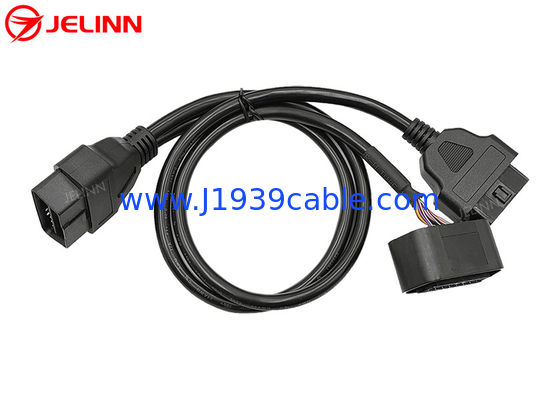

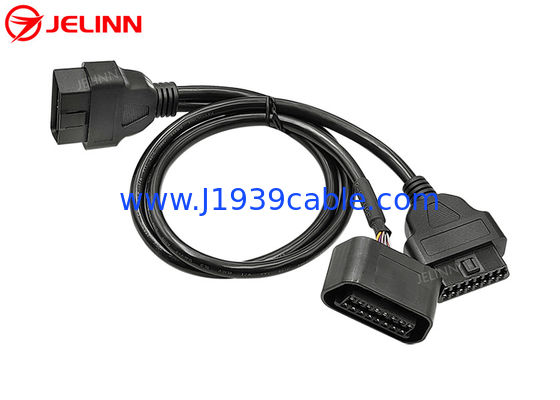

Это Y-кабель с тремя концами OBD2 мужской розетки, замены Volvo OBD2 женского разъема и обычного OBD2 женского разъема.
В середине мужской розетки OBD2 OBDII есть разрыв на баффле.
Общий женский разъем OBD2 OBDII J1962 имеет высококачественные терминалы KET,который лучше подходит для испытаний или диагностики, когда устройства часто подключаются и выключаются..
Сверхмольдированная пластиковая часть для впрыска на концах 16-контактных женских и мужских разъемов OBD2 OBDII делает кабель прямым.
Мы можем сделать различные формы для концов OBD2 OBDII женских и мужских разъемов. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsКроме того, мы даже можем сделать его бесплатно, если количество заказов составляет 5000 штук или больше.
Назначение или выключение
Назначение или выделение пин может выглядеть так:
| OBD2 мужская розетка | Женский разъем Volvo OBD2 | общий женский разъем OBD2 |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Что касается этого вывода, то черные провода в обоих круглых кабелях соединены с выводом 4 из OBD2 OBDII мужского и женского разъемов.так что есть 8 проводов 26AWG в круглом кабеле от OBD2 мужской розетки к общему OBD2 женского разъемаВсе 16 штифтов OBD2 мужского разъема к женскому разъему Volvo проводятся, так что есть 16 проводов 26AWG в кабеле от OBD2 мужского разъема к женскому разъему Volvo OBD2.
Назначение пин или пин-аут также может выглядеть так:
| OBD2 мужская розетка | Женский разъем Volvo OBD2 | общий женский разъем OBD2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Что касается этого вывода, все 16 штифтов мужского и женского разъемов OBD2 OBD проводятся, так что есть 16 проводов 26AWG в обоих круглых кабелях.
Если нет необходимости в подключении большего количества булавок, то можно установить настройки, которые позволят установить настройки, необходимые для подключения.Мы предлагаем просто подключить необходимые булавки вам нужно и цена может быть ниже, потому что сырье и стоимость труда ниже.
Применение
Этот Y кабель используется для подключениятелематика, устройства IoT (Интернет транспортных средств), устройства управления парком автомобилей, GPS-трекеры OBD2, инструменты программирования OBD2 CAN,Инструменты настройки ECU или инструменты настройки производительности автомобиля на женские диагностические порты OBD2 транспортных средств.
Этот OBD2 OBDII Y кабель позволяет перемещать порты или подключать множество телематических устройств. Take the original Volvo OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volvo OBD2 female diagnostic port. Установите заменный Volvo OBD2 женский разъем на одном конце Y концов обратно к первоначальному местоположению женского диагностического порта OBD2 в автомобиле.Затем вы можете подключить телематическое или IoV устройство к общему OBD2 женского разъема на другом конце Y концов. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureЕсли вы оставляете запасной Volvo OBD2 женский разъем доступным, а затем скрыть телематическое или IoV устройство, подключенное к общему OBD2 женского разъема,тогда никто не узнает, что вы установили эти устройства без открытия панели.
Этот кабель также может быть использован для подключения диагностических устройств OBD2 или сканеров илисчитыватели кодов ошибок.
