Подробная информация о продукте:
Оплата и доставка Условия:
|
| Ключи мужской розетки OBD2: | медь, никелированная или позолоченная | Терминалы женского разъема OBD2: | медь, никелированная или позолоченная |
|---|---|---|---|
| Испытания: | 100% открытое, краткость и испытывать мисс-провода | Провод: | 26AWG, чистая медь |
| Выделить: | Кабель OBD2 y,Кабель J1962 y,Кабель splitter OBDII плоский |
||

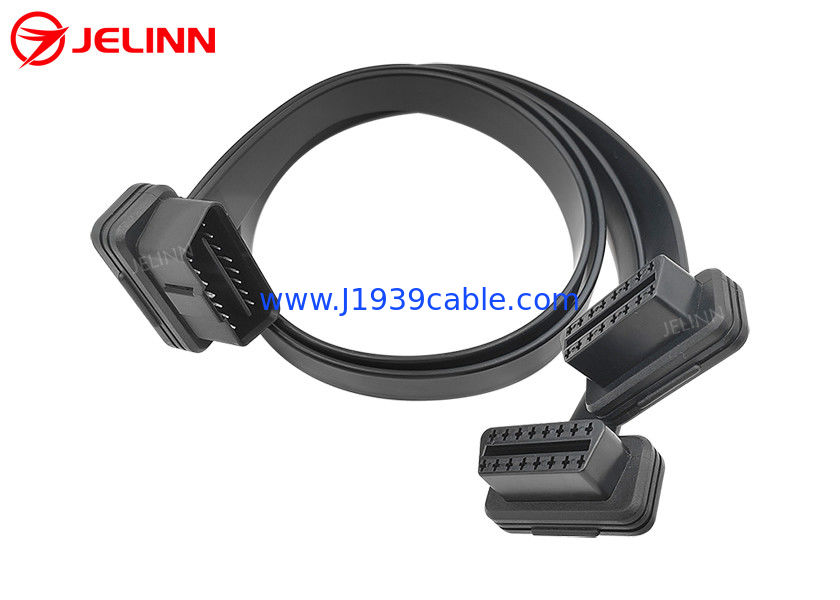

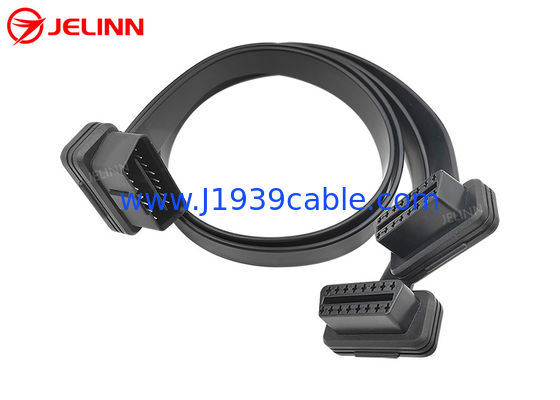

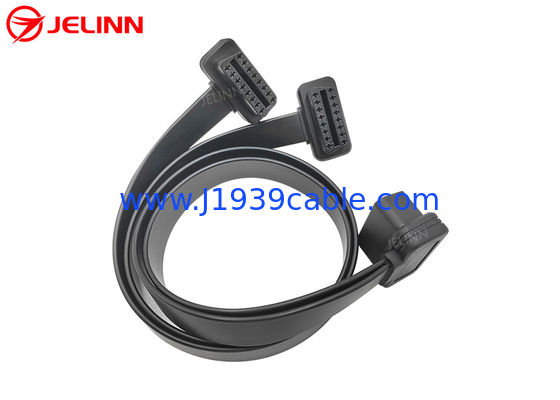

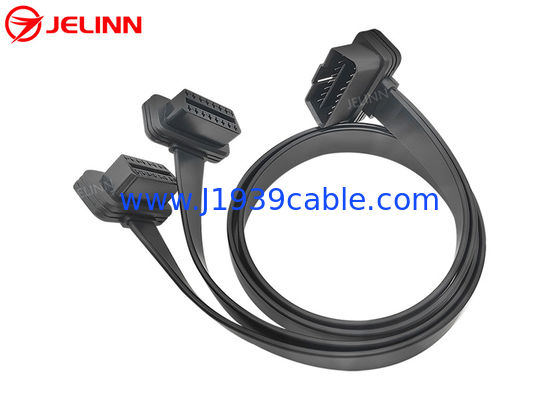

OBD2 OBDII J1962 Правый угол мужской 24V на двойной женский плоский Y кабель
Спецификация
| OBD2 мужская розетка | стандартный 12 / 24 В |
| Ключи мужской розетки OBD2 | медь, никелированная или позолоченная |
| Переплавка мужской розетки OBD2 | тонкая конструкция, прямой угол 90 градусов |
| Женские разъемы OBD2 | стандартный |
| Терминалы женских разъемов OBD2 | медь, никелированная или позолоченная |
| Переплавка женского разъема OBD2 | тонкая конструкция, прямой угол 90 градусов |
| Материал переплавленной части | ПВХ |
| Форма кабеля | плоский, тонкий |
| Провод | 26AWG, чистая медь |
| Материал мужского и женского разъемов OBD2 | PA66 |
| Назначение или выключение | на заказ |
| Длина кабеля | на заказ |
| Сопротивление на контакт | Максимально 3 Ом. |
| Сопротивление изоляции | 5 млн. Ом в минуту. |
| Рабочая температура | -25°C ~ +85°C |
| Испытания | 100% открытое, короткое и пропущенное испытание провода |
| Испытательное напряжение | DC300V 5M ом/10 мс |
| Гарантия | 1 год |
Это Y-кабель с тремя концами OBD2 мужской розетки и двумя OBD2 женскими разъёмами.
В середине мужской розетки OBD2 OBDII есть разрыв на баффле.
Мы можем сделать различные формы для концов OBD2 OBDII женских и мужских разъемов. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsКроме того, мы даже можем сделать его бесплатно, если количество заказов составляет 5000 штук или больше.
Назначение или выключение
Назначение или выделение пин может выглядеть так:
| OBD2 мужская розетка | Женский разъем OBD2 1 | Женский разъем OBD2 2 |
| 2 | 2 | 2 |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Что касается этого вывода, то фиксатор 4 и фиксатор 5 мужского и женского разъемов OBD2 OBDII соединены вместе коротким проводом.Здесь 9 штифтов, но есть 8 проводов 26AWG в обоих главных кабелях.
Назначение пин или пин-аут также может выглядеть так:
| OBD2 мужская розетка | Женский разъем OBD2 1 | Женский разъем OBD2 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Что касается этого вывода, все 16 штифтов мужского и женского разъемов OBD2 OBD проводятся, так что есть 16 проводов 26AWG в обоих основных кабелях.
Если нет необходимости в подключении большего количества штифтовМы предлагаем просто подключить необходимые булавки вам нужно и цена может быть ниже, потому что сырье и стоимость труда ниже.
Применение
Этот Y кабель используется для подключениятелематические устройства, устройства IoV, устройства управления автопарком, GPS-трекеры OBD2, инструменты программирования OBD2 CAN, инструменты настройки ECU или инструменты настройки производительности автомобиля к 16-контактным диагностическим портам OBD2 для женщин.
В каждом транспортном средстве есть только один диагностический порт OBD2. Если вы хотите подключить два устройства телематики или IoV к мужским портам OBD2 в автомобиле,этот OBD2 OBDII мужской двойной женской разделитель Y кабеля может помочь сделать это. Этот Y-кабель разделяет оригинальный OBD2 женский диагностический порт. Вставьте OBD2 мужской розетку этого разделителя Y кабеля в OBD2 женский диагностический порт в транспортном средстве.Проверьте, совместимы ли телематические или ИОУ устройства с напряжением транспортного средства (12V или 24V)Это важно!
В некоторых автомобилях женские диагностические порты OBD2 OBDII покрыты крышками.Если вы хотите подключить и установить некоторые телематические устройства OBD2 или IOV к OBD2 OBDII женских диагностических портов в этих автомобиляхСверхмольдированная пластиковая часть впрыска на концах 16-конечных OBD2 OBDII женских и мужских разъемов заставляет кабель выходить под прямым углом 90 градусов.Сверхформа с тонким дизайном и кабель плоский и тонкийЭти функции облегчают подключение и установку этих видов телематических устройств OBD2 или устройств IoV к женским диагностическим портам OBD2 OBDII в этих автомобилях.мы также можем создать переплавку, которая делает общую толщину OBD2 мужской розетки (у нас очень тонкий OBD2 мужской розетки, самый тонкий и стандартный OBD2 мужской розетки в мире) после переплавки только 19 мм.Этот OBD2 мужской розетки 19 мм после переплавки может быть вставлен в OBD2 OBDII женские диагностические порты, покрытые крышками в большинстве автомобилей, включая Volkswagen Caddy.
Этот кабель также может быть использован для подключения диагностических устройств OBD2 или сканеров илисчитыватели кодов ошибок(с соответствующим программным обеспечением).
Отправка запроса
Если вы не нашли или не имеете времени искать OBD2 OBDII, 9-Pin J1939 или 6-Pin J1708 кабелей, адаптеров или разъемов на нашем сайте, не стесняйтесь сообщить нам, что OBD2 OBDII,кабели J1939 или J1708, адаптеры или разъемы, необходимыеотправка запросаМы также можем настроить любые OBD2 OBDII, 9-Pin J1939 или 6-Pin J1708 кабели, адаптеры или разъемы для вас.
