Подробная информация о продукте:
Оплата и доставка Условия:
|
| Ключи мужской розетки OBD2: | медь, никелированная или позолоченная | Терминалы женского разъема OBD2: | медь, никелированная или позолоченная |
|---|---|---|---|
| Испытания: | 100% открытое, краткость и испытывать мисс-провода | Провод: | 26AWG, чистая медь |
| Переплавка мужской розетки OBD2: | прямой угол 90 градусов | Материал переплавленной части: | ПВХ |
| Выделить: | Splitter OBD,Кабель splitter OBDII,Splitter J1962 y |
||

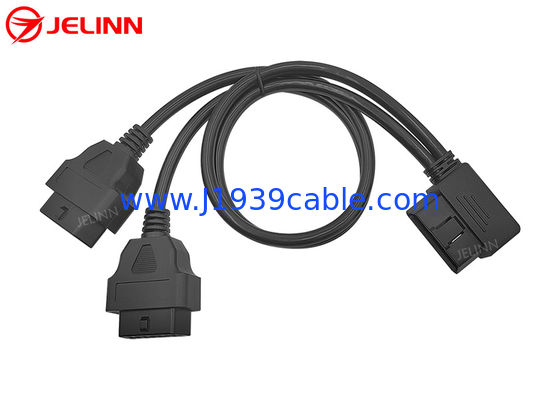

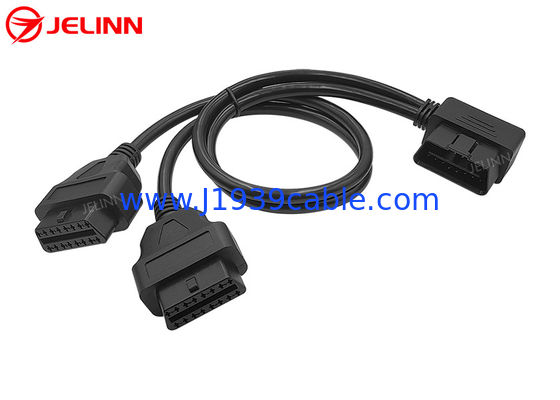

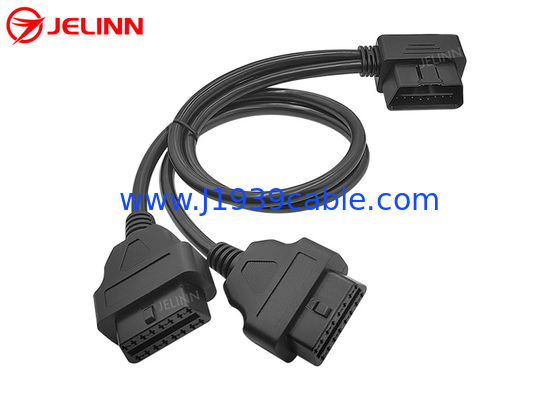

OBD2 OBDII 16 штифтов правоугольный мужской на двойной женский круглый расщепленный Y-кабель
Спецификация
| OBD2 мужская розетка | стандартный |
| Ключи мужской розетки OBD2 | медь, никелированная или позолоченная |
| Переплавка мужской розетки OBD2 | прямой угол 90 градусов |
| Женские разъемы OBD2 | стандартный |
| Терминалы женских разъемов OBD2 | медь, никелированная или позолоченная |
| Переплавка женских разъемов OBD2 | прямой |
| Материал переплавленной части | ПВХ |
| Форма кабеля | круглый |
| Провод | 26AWG, чистая медь |
| Материал мужского и женского разъемов OBD2 | PA66 |
| Назначение или выключение | на заказ |
| Длина кабеля | на заказ |
| Сопротивление на контакт | Максимально 3 Ом. |
| Сопротивление изоляции | 5 млн. Ом в минуту. |
| Рабочая температура | -25°C ~ +85°C |
| Испытания | 100% открытое, короткое и пропущенное испытание провода |
| Испытательное напряжение | DC300V 5M ом/10 мс |
| Гарантия | 1 год |
Это Y-кабель с тремя концами OBD2 мужской розетки и двумя OBD2 женскими разъёмами.
Женский разъем OBD2 OBDII имеет высококачественные терминалы.которые лучше подходят для испытаний или диагностики, когда устройства (подключенные к женскому разъему OBD2) часто подключаются и выключаются..
Сверхмольдированная пластиковая часть для впрыска на концах 16-контактных женских разъемов OBD2 OBDII делает кабель прямым.
Назначение или выключение
Назначение или выделение пин может выглядеть так:
| OBD2 мужская розетка | Женский разъем OBD2 1 | Женский разъем OBD2 2 |
| 2 | 2 | 2 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Что касается этого вывода, то черные провода в обоих круглых кабелях соединены с 5-м. Есть 8 проводов, так что в обоих круглых кабелях 8 проводов 26AWG.
Назначение пин или пин-аут также может выглядеть так:
| OBD2 мужская розетка | Женский разъем OBD2 1 | Женский разъем OBD2 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Что касается этого вывода, все 16 штифтов мужского и женского разъемов OBD2 OBD проводятся, так что есть 16 проводов 26AWG в обоих круглых кабелях.
Применение
Этот Y кабель используется для подключениятелематические устройства, устройства M2M, устройства IoV (Интернет транспортных средств), устройства управления парком транспортных средств, GPS-трекеры OBD2 или инструменты настройки производительности автомобиля к женским диагностическим портам OBD2 автомобилей.
В каждом транспортном средстве есть только один диагностический порт OBD2. Если вы хотите подключить два устройства телематики или IoV к мужским портам OBD2 в автомобиле,этот OBD2 OBDII мужской двойной женской разделитель Y кабеля может помочь сделать это. Этот Y-кабель разделяет оригинальный OBD2 женский диагностический порт. Вставьте OBD2 мужской розетку этого разделителя Y кабеля в OBD2 женский диагностический порт в транспортном средстве.Проверьте, совместимы ли телематические или ИОУ устройства с напряжением транспортного средства (12V или 24V)Выключите двигатель, а затем подключите эти два телематических устройства к двум женским разъемам OBD2.
Этот кабель также может быть использован для подключения диагностических устройств OBD2 или сканеров илисчитыватели кодов ошибок.
Отправка запроса
Если вы не нашли или не имеете времени искать OBD2 OBDII, 9-Pin J1939 или 6-Pin J1708 кабелей, адаптеров или разъемов на нашем сайте, не стесняйтесь сообщить нам, что OBD2 OBDII,кабели J1939 или J1708, адаптеры или разъемы, необходимыеотправка запросаМы также можем настроить любые OBD2 OBDII, 9-Pin J1939 или 6-Pin J1708 кабели, адаптеры или разъемы для вас.
