Подробная информация о продукте:
Оплата и доставка Условия:
|
| Ключи мужской розетки OBD2: | медь, никелированная или позолоченная | Терминалы женского разъема OBD2: | медь, никелированная или позолоченная |
|---|---|---|---|
| Женский разъем Renault OBD2: | эквивалент оригинального | Общий женский разъем OBD2: | стандартные, с терминалами KET |
| Испытания: | 100% открытое, краткость и испытывать мисс-провода | Испытывая напряжение тока: | DC300V 5M ohm/10ms |
| Выделить: | Кабель splitter OBD2,Кабель OBD y,Кабель Renault J1962 y |
||
OBD2 OBDII Мужчина на Renault OBD2 Женщина и OBD2 Женщина Разделитель Y кабеля
Спецификация
| OBD2 мужская розетка | стандартный, 12В/24В |
| Ключи мужской розетки OBD2 | медь, никелированная или позолоченная |
| Переплавка мужской розетки OBD2 | прямой |
| Женский разъем Renault OBD2 | эквивалент оригинального |
| Общий женский разъем OBD2 | стандартные, с терминалами KET |
| Терминалы женских разъемов OBD2 | медь, никелированная или позолоченная |
| Переплавка женского разъема OBD2 | прямой |
| Материал переплавленной части | ПВХ |
| Форма кабеля | круглый |
| Провод | 26AWG, чистая медь |
| Материал мужского и женского разъемов OBD2 | PA66 |
| Назначение или выключение | на заказ |
| Длина кабеля | на заказ |
| Сопротивление на контакт | Максимально 3 Ом. |
| Сопротивление изоляции | 5 млн. Ом в минуту. |
| Рабочая температура | -25°C ~ +85°C |
| Испытания | 100% открытое, короткое и пропущенное испытание провода |
| Испытательное напряжение | DC300V 5M ом/10 мс |
| Гарантия | 1 год |

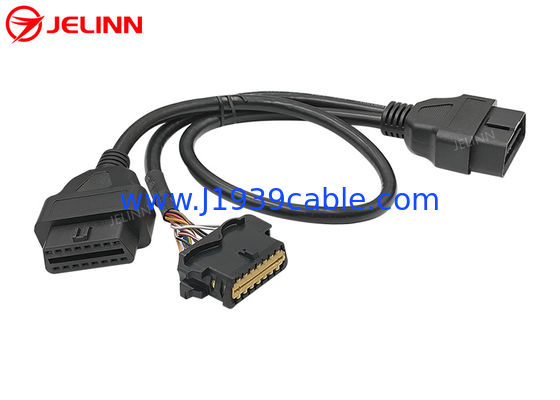

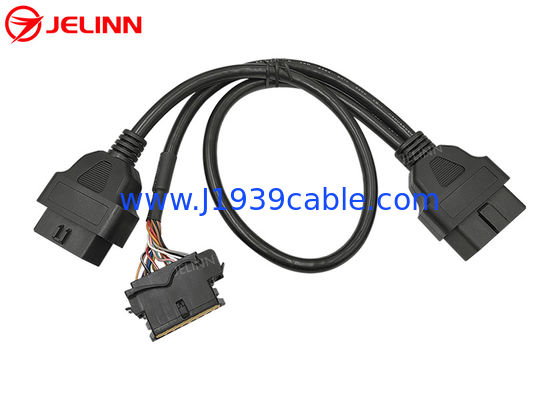

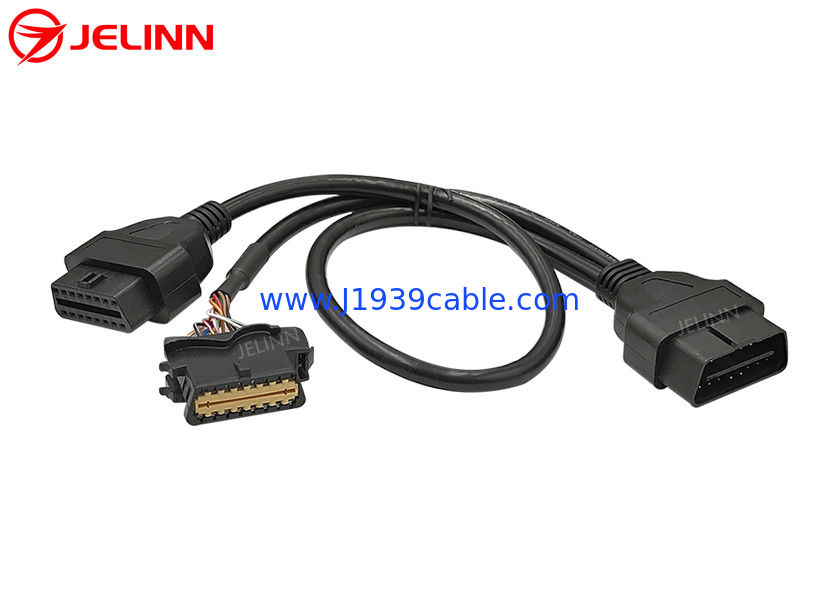

Это Y-кабель с 3 концами OBD2 мужской розетки, замены Renault OBD2 женского разъема и общего OBD2 женского разъема.
Общий женский разъем OBD2 OBDII J1962 имеет высококачественные терминалы KET,который лучше подходит для испытаний или диагностики, когда устройства часто подключаются и выключаются..
Назначение или выключение
Назначение или выделение пин может выглядеть так:
| OBD2 мужская розетка | Женский разъем Renault OBD2 | общий женский разъем OBD2 |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Есть 8 штифтов, так что есть 8 проводов 26AWG в круглом кабеле от OBD2 мужской розетки к общему OBD2 женскому разъему.Так что есть 16 проводов 26AWG в кабеле от OBD2 мужской розетки к Renault OBD2 женского разъема.
Назначение пин или пин-аут также может выглядеть так:
| OBD2 мужская розетка | Женский разъем Renault OBD2 | общий женский разъем OBD2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Что касается этого вывода, все 16 штифтов мужского и женского разъемов OBD2 OBD проводятся, так что есть 16 проводов 26AWG в обоих круглых кабелях.
Применение
Этот Y кабель используется для подключениятелематика, GPS-трекеры OBD2, инструменты программирования OBD2 CAN, инструменты настройки ECU или инструменты настройки производительности автомобиля к женским диагностическим портам OBD2 транспортных средств.
Этот OBD2 OBDII Y кабель позволяет перемещать порты или подключать множество телематических устройств. Take the original Renault OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Renault OBD2 female diagnostic portУстановите заменный женский разъем Renault OBD2 на одном конце концов Y обратно к первоначальному месту женского диагностического порта OBD2 в автомобиле.Затем вы можете подключить телематическое или IoV устройство к общему OBD2 женского разъема на другом конце Y концов. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.
Отправка запроса
Если вы не нашли или не имеете времени искать OBD2 OBDII, 9-Pin J1939 или 6-Pin J1708 кабелей, адаптеров или разъемов на нашем сайте, не стесняйтесь сообщить нам, что OBD2 OBDII,кабели J1939 или J1708, адаптеры или разъемы, необходимыеотправка запросаМы также можем настроить любые OBD2 OBDII, 9-Pin J1939 или 6-Pin J1708 кабели, адаптеры или разъемы для вас.
