OBD2 OBDII Мужчина на BMW OBD2 Женщина и OBD2 Женщина Разделяющий кабель Y
Спецификация
| OBD2 мужская розетка | стандартный |
| Ключи мужской розетки OBD2 | медь, никелированная или позолоченная |
| Переплавка мужской розетки OBD2 | прямой |
| Женский разъем BMW OBD2 | эквивалент оригинального |
| Общий женский разъем OBD2 | стандартный |
| Терминалы женских разъемов OBD2 | Бренд KET, медная, никелевая или золотоваланная |
| Переплавка женского разъема OBD2 | прямой |
| Материал переплавленной части | ПВХ |
| Форма кабеля | круглый |
| Провод | 26AWG, чистая медь |
| Материал мужского и женского разъемов OBD2 | PA66 |
| Назначение или выключение | на заказ |
| Длина кабеля | на заказ |
| Сопротивление на контакт | Максимально 3 Ом. |
| Сопротивление изоляции | 5 млн. Ом в минуту. |
| Рабочая температура | -25°C ~ +85°C |
| Испытания | 100% открытое, короткое и пропущенное испытание провода |
| Испытательное напряжение | DC300V 5M ом/10 мс |
| Гарантия | 1 год |

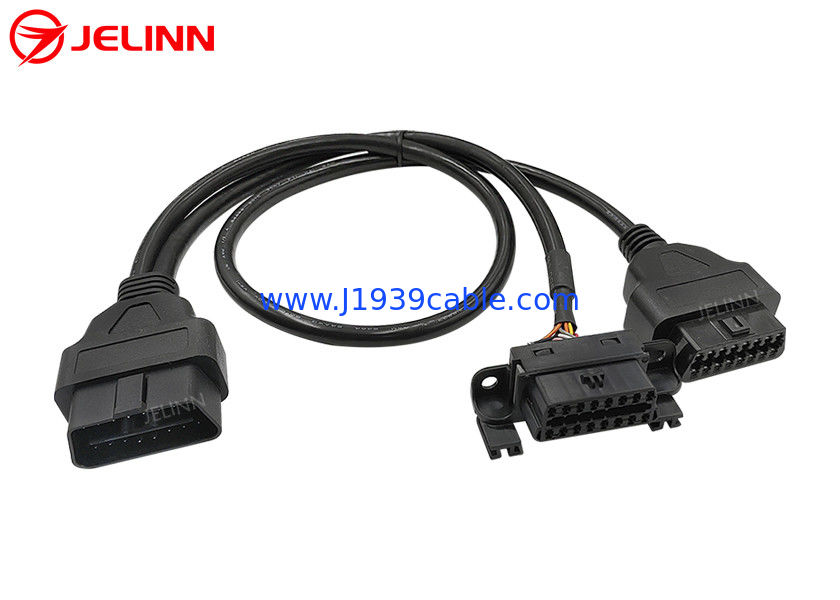

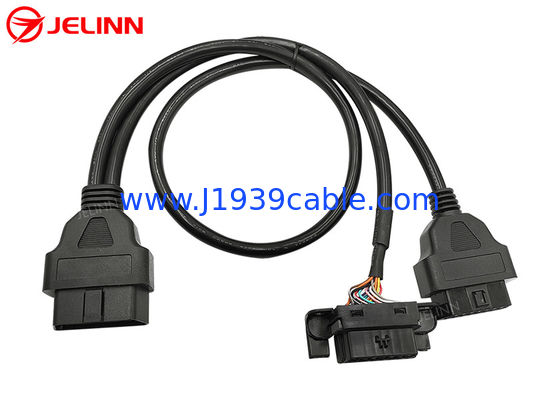

Это Y-кабель с 3 концами OBD2 мужской розетки, замены BMW OBD2 женского разъема и общего OBD2 женского разъема.
Общий женский разъем OBD2 OBDII J1962 имеет высококачественные терминалы KET,который лучше подходит для испытаний или диагностики, когда устройства часто подключаются и выключаются..
В середине мужской розетки OBD2 OBDII есть разрыв на баффле.
Сверхмольдированная пластиковая часть для впрыска на концах 16-контактных женских и мужских разъемов OBD2 OBDII делает кабель прямым.
Назначение или выключение
Назначение или выделение пин может выглядеть так:
| OBD2 мужская розетка | Женский разъем BMW OBD2 | общий женский разъем OBD2 |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Что касается этого вывода, то фиксаторы 4 и 5 мужского и женского разъемов OBD2 OBDII соединены коротким проводом.Здесь 9 штифтов, но есть 8 проводов 26AWG в кабеле от OBD2 мужской розетки к общему OBD2 женского разъема.Так что есть 16 проводов 26AWG в кабеле от OBD2 мужской розетки к BMW OBD2 женского разъема.
Назначение пин или пин-аут также может выглядеть так:
| OBD2 мужская розетка | Женский разъем BMW OBD2 | общий женский разъем OBD2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Что касается этого вывода, все 16 штифтов мужского и женского разъемов OBD2 OBD проводятся, так что есть 16 проводов 26AWG в обоих круглых кабелях.
Применение
Этот Y кабель используется для подключениятелематика, устройства IoV, устройства управления парком автомобилей, GPS-трекеры OBD2, инструменты настройки ECU или инструменты настройки производительности автомобиля на женские диагностические порты OBD2 транспортных средств.
Этот OBD2 OBDII Y кабель позволяет перемещать порты или подключать множество телематических устройств. Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic port. Установите заменяющийся BMW OBD2 женский разъем на одном конце Y концов обратно к первоначальному месту OBD2 женского диагностического порта в автомобиле.Затем вы можете подключить телематическое или IoV устройство к общему OBD2 женского разъема на другом конце Y концов. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureЕсли вы оставляете запасной BMW OBD2 женский разъем доступным, а затем скрыть телематическое устройство или IoV подключен к общему OBD2 женского разъема,тогда никто не узнает, что вы установили эти устройства без открытия панели.
