Подробная информация о продукте:
Оплата и доставка Условия:
|
| Ключи мужской розетки OBD2: | медь, никелированная или позолоченная | Терминалы женского разъема OBD2: | медь, никелированная или позолоченная |
|---|---|---|---|
| Женский разъем Volkswagen OBD2: | эквивалент оригинального | Общий женский разъем OBD2: | стандартные, с терминалами KET |
| Испытания: | 100% открытое, краткость и испытывать мисс-провода | Испытывая напряжение тока: | DC300V 5M ohm/10ms |
| Выделить: | Кабель OBDII y,Кабель Фольксваген J1962 y,Кабель Фольксваген OBD2 y |
||

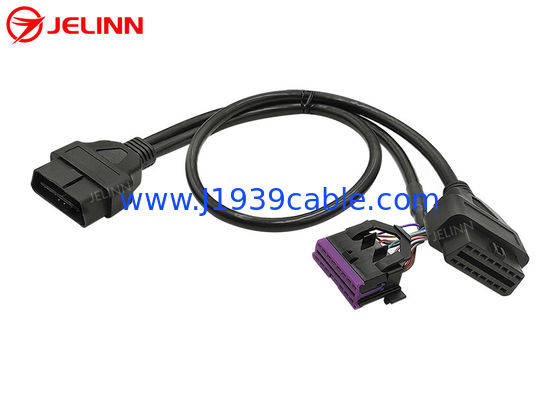

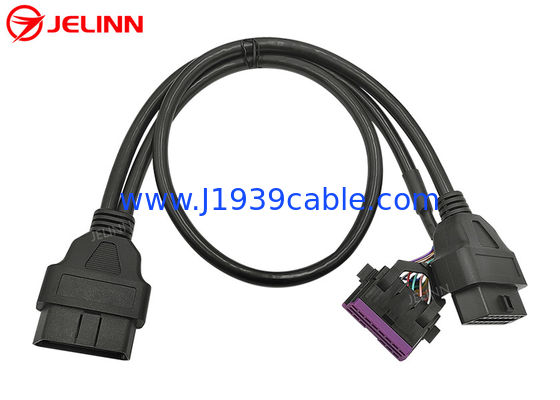

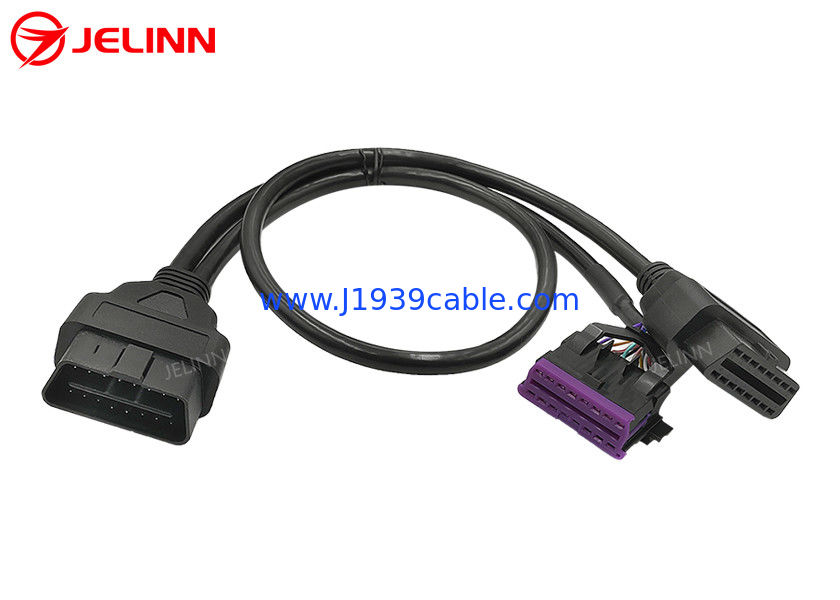

OBD2 OBDII Мужчина на Volkswagen OBD2 Женщина и OBD2 Женщина Разделитель Y кабеля
Спецификация
| OBD2 мужская розетка | стандартный, 12В/24В |
| Ключи мужской розетки OBD2 | медь, никелированная или позолоченная |
| Переплавка мужской розетки OBD2 | прямой |
| Женский разъем Volkswagen OBD2 | эквивалент оригинального |
| Общий женский разъем OBD2 | стандартные, с терминалами KET |
| Терминалы женских разъемов OBD2 | медь, никелированная или позолоченная |
| Переплавка женского разъема OBD2 | прямой |
| Материал переплавленной части | ПВХ |
| Форма кабеля | круглый |
| Провод | 26AWG, чистая медь |
| Материал мужского и женского разъемов OBD2 | PA66 |
| Назначение или выключение | на заказ |
| Длина кабеля | на заказ |
| Сопротивление на контакт | Максимально 3 Ом. |
| Сопротивление изоляции | 5 млн. Ом в минуту. |
| Рабочая температура | -25°C ~ +85°C |
| Испытания | 100% открытое, короткое и пропущенное испытание провода |
| Испытательное напряжение | DC300V 5M ом/10 мс |
| Гарантия | 1 год |
Это Y-кабель с тремя концами OBD2 мужской розетки, замены Volkswagen OBD2 женского разъема и общего OBD2 женского разъема.
Общий женский разъем OBD2 OBDII J1962 имеет высококачественные терминалы KET,который лучше подходит для испытаний или диагностики, когда устройства часто подключаются и выключаются..
Сверхмольдированная пластиковая часть для впрыска на концах 16-контактных женских и мужских разъемов OBD2 OBDII делает кабель прямым.
Мы можем сделать различные формы для концов OBD2 OBDII женских и мужских разъемов. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsКроме того, мы даже можем сделать его бесплатно, если количество заказов составляет 5000 штук или больше.
В середине мужской розетки OBD2 OBDII есть разрыв на баффле.
Назначение или выключение
Назначение или выделение пин может выглядеть так:
| OBD2 мужская розетка | Женский разъем Volkswagen OBD2 | общий женский разъем OBD2 |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Что касается этого вывода, то фиксаторы 4 и 5 мужского и женского разъемов OBD2 OBDII соединены коротким проводом.Здесь 9 штифтов, но есть 8 проводов 26AWG в кабеле от OBD2 мужской розетки к общему OBD2 женского разъема. Все 16 булавок OBD2 мужского разъема к Volkswagen OBD2 женского разъема проводятся,Так что есть 16 проводов 26AWG в кабеле от OBD2 мужской розетки к Volkswagen OBD2 женского разъема.
Назначение пин или пин-аут также может выглядеть так:
| OBD2 мужская розетка | Женский разъем Volkswagen OBD2 | общий женский разъем OBD2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Что касается этого вывода, все 16 штифтов мужского и женского разъемов OBD2 OBD проводятся, так что в обоих кабелях 16 проводов 26AWG.
Если нет необходимости в подключении большего количества булавок, то можно установить настройки, которые позволят установить настройки, необходимые для подключения.Мы предлагаем просто подключить необходимые булавки вам нужно и цена может быть ниже, потому что сырье и стоимость труда ниже.
Применение
Этот Y кабель используется для подключениятелематические устройства, устройства M2M, устройства IoV (Интернет транспортных средств), устройства управления парком автомобилей, GPS-трекеры OBD2, инструменты программирования OBD2 CAN,Инструменты настройки ECU или инструменты настройки производительности автомобиля на 16-контактные диагностические порты OBD2 для транспортных средств.
Этот OBD2 OBDII Y кабель позволяет перемещать порты или подключать множество телематических устройств. Take the original Volkswagen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volkswagen OBD2 female diagnostic portУстановите заменный Volkswagen OBD2 женский разъем на одном конце Y концов обратно к первоначальному месту OBD2 женского диагностического порта в автомобиле.Затем вы можете подключить телематическое или IoV устройство к общему OBD2 женского разъема на другом конце Y концов. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureЕсли вы оставляете запасной Volkswagen OBD2 женский разъем доступным, а затем скрыть телематическое устройство или IoV подключен к общему OBD2 женского разъема,тогда никто не узнает, что вы установили эти устройства без открытия панели.
Этот кабель также может быть использован для подключения диагностических устройств OBD2 или сканеров илисчитыватели кодов ошибок(с соответствующим программным обеспечением).
Отправка запроса
Если вы не нашли или не имеете времени искать OBD2 OBDII, 9-Pin J1939 или 6-Pin J1708 кабелей, адаптеров или разъемов на нашем сайте, не стесняйтесь сообщить нам, что OBD2 OBDII,кабели J1939 или J1708, адаптеры или разъемы, необходимыеотправка запросаМы также можем настроить любые OBD2 OBDII, 9-Pin J1939 или 6-Pin J1708 кабели, адаптеры или разъемы для вас.
