Подробная информация о продукте:
Оплата и доставка Условия:
|
| Разъем-вилка RP1226: | эквивалент Aptiv 54201416 | Провод: | 20AWG, чистая медь |
|---|---|---|---|
| Женская штепсельная розетка J1939: | эквивалент Deutsch HD10-9-1939P | Тип женской штепсельной вилки J1939: | Тип 1 |
| Испытания: | 100% открытое, краткость и испытывать мисс-провода | Штыри или терминалы: | медь с плакировкой никеля или плакировкой золота |
| Выделить: | Кабель RP1226,RP1226 к OBD2,14 штифтов rp1226 мужской на OBD2 |
||

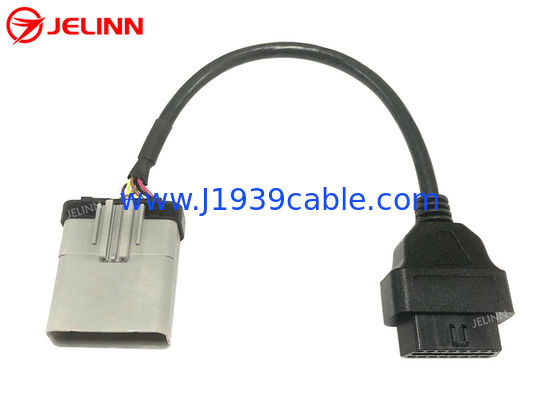

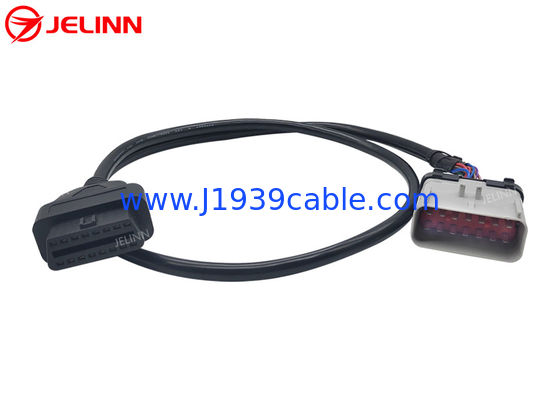

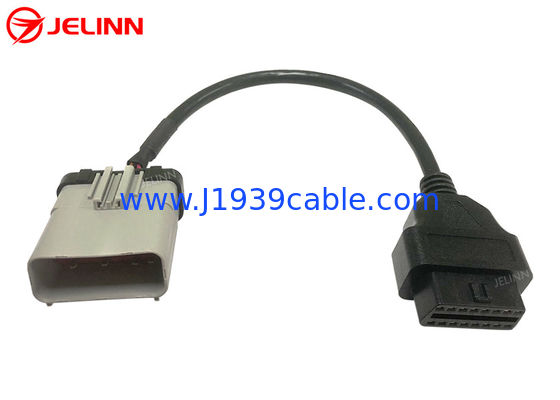

14 Пин RP1226 Мужчина на OBD2 J1962 Женщина кабель для 2019 года и более новых тяжелых грузовиков
в Северной Америке
Спецификация
| RP1226 мужской разъем | эквивалент Aptiv 54201416 |
| Женский 9-прицепный разъем J1939 | эквивалент немецкого HD10-9-1939P |
| Тип 9-прикосной женской розетки J1939 | Тип 1 |
| Цвет 9-конечного женского розетки J1939 | Черный |
| Провод | 20AWG, чистая медь |
| Материал мужского разъема RP1226 | PA66 + стекловолокно |
| Материал9-пиновыйJ1939 Женская розетка | PA66 + стекловолокно |
| Пиноут (диаграмма проводки) | на заказ |
| Длина кабеля | на заказ |
| Плинты или терминалы | медь с никелевым или золотым покрытием |
| Сопротивление на контакт | Максимально 3 Ом. |
| Сопротивление изоляции | 5 млн. Ом в минуту. |
| Рабочая температура | -25°C ~ +85°C |
| Испытания | 100% открытые, короткие и неправильные испытания проводов |
| Испытательное напряжение | DC300V 5M ом/10 мс |
| Гарантия | 1 год |
Пиноут (диаграмма проводки)
В общем, вывеска (диаграмма проводки) может быть следующей.
В кабеле 4 провода 20AWG.
| RP1226 мужчина | Сигнал | 9-Pin J1939 женский |
| 8 | Земля | А. |
| 1 | Мощность батареи | В. |
| 2 | J1939, S-CAN высокий | В |
| 9 | J1939,Низкий S-CAN | D |
Иногда,Пиноут (диаграмма проводки) можетТакже быть, как ниже.
В кабеле шесть проводов 20AWG.
| RP1226 мужчина | Сигнал | 9-Pin J1939 женский |
| 8 | Земля | А. |
| 1 | Аккумулятор | В. |
| 2 | J1939, S-CAN высокий | В |
| 9 | J1939,Низкий S-CAN | D |
| 6 | J1708, CAN высокий | F |
| 13 | J1708, Низкий уровень КАН | G |
Пиноут (диаграмма проводки)также может быть настроена в соответствии с потребностями клиентов.
Применение
Согласно TMC (Совет по технологии и техническому обслуживанию ATA) Рекомендуемая практика RP1226 стандартизации сообщений, некоторые 2019 и более новые тяжелые грузовики, такие как Kenworth, Peterbilt, Volvo,Mack и Freightliner в Северной Америке оснащены аксессуарным соединителем в кабине на стороне водителя за приборной панельюВладелец грузовика может посмотреть в руководстве по конструкции для получения дополнительной информации.
ELD (Electronic Logging Devices), телематические устройства или другие устройства послепродажного обслуживания, которые требуют данных из J1939, CAN или J1708, должны быть подключены к этому соединителю RP1226.соединения могут не быть гарантированными..
Если для подключения устройства с 9-прицепным портом J1939 к грузовику, оборудованному 14-прицепным аксессуарным разъемом RP1226, необходим этот кабель.
