Подробная информация о продукте:
Оплата и доставка Условия:
|
| Разъем-вилка RP1226: | эквивалент Aptiv 54201416 | Разъем-розетка RP1226: | эквивалент Aptiv 54201412 |
|---|---|---|---|
| Терминалы контакта: | медь с плакировкой никеля или плакировкой золота | Сопротивление на контакт: | 3 ома максимальный |
| Сопротивление изоляции: | минута ома 5M | Рабочая температура: | −30℃ | +100℃ |
| Выделить: | Кабель RP1226,кабель rp1226 y,rp1226 14pin y кабель |
||

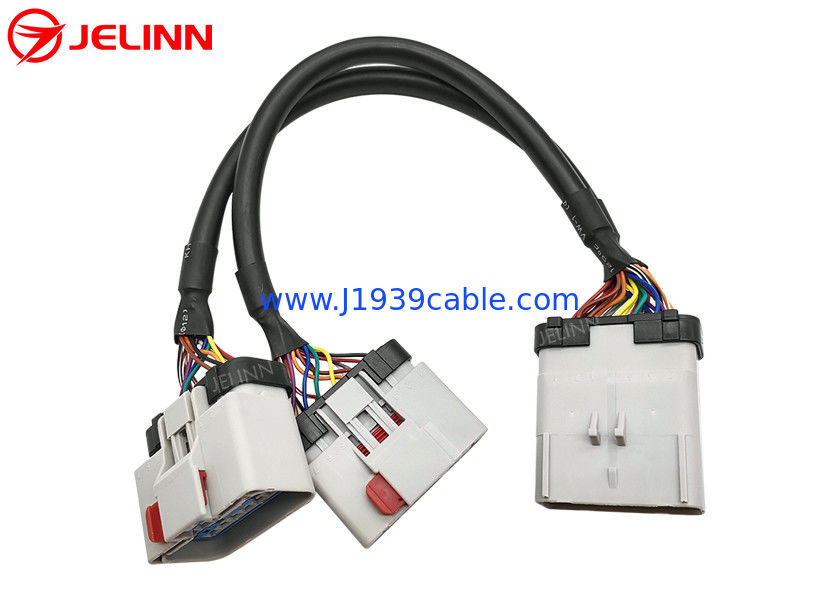

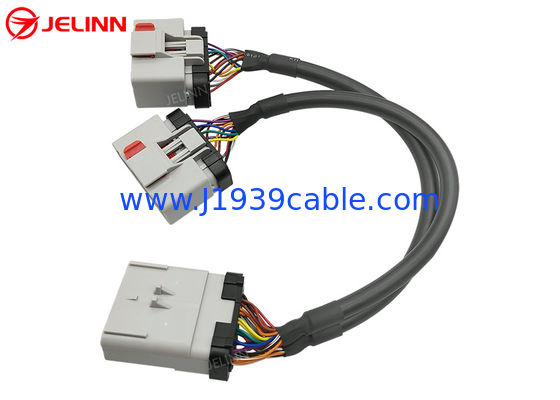

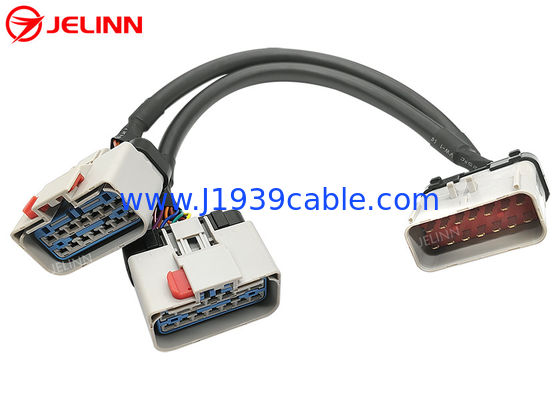

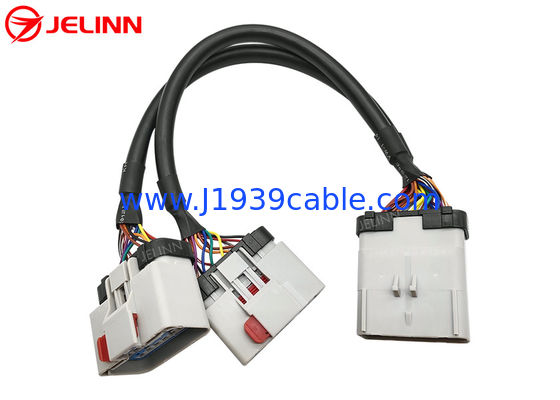

RP1226 14 Pin 14pin один мужчина на двойной женский разделитель Y кабеля
Спецификация
| RP1226 мужской разъем | эквивалент Aptiv 54201416 |
| Женский разъем RP1226 | эквивалент Aptiv 54201412 |
| Женский разъем OBD2 | Стандартный |
| Провод | 20AWG, чистая медь |
| Материал мужского разъема RP1226 | PA66 + стекловолокно |
| МатериалЖенский разъем OBD2 | PA66 + стекловолокно |
| Пиноут (диаграмма проводки) | на заказ |
| Длина кабеля | 33 см (13 дюймов) или на заказ |
| Плинты или терминалы | медь с никелевым или золотым покрытием |
| Сопротивление на контакт | Максимально 3 Ом. |
| Сопротивление изоляции | 5 млн. Ом в минуту. |
| Рабочая температура | -30°C ~ +100°C |
| Испытания | 100% открытое, короткое и пропущенное испытание провода |
| Гарантия | 1 год |
Пиноут (диаграмма проводки)
В общем, вывеска (диаграмма проводки) может быть следующей.
Рама кабеля между мужским разъемом RP1226 и женским разъемом RP1226 полностью проводятся.
4 булава женского разъема OBD2 проводятся.Есть 4 провода 20AWG в кабельной руке между мужским разъемом RP1226 и женским разъемом OBD2.
| RP1226 мужчина | RP1226 женщина | Сигнал | Женщина OBD2 |
| 8 | 8 | Земля | 4 или 5 |
| 1 | 1 | Мощность батареи | 16 |
| 2 | 2 | J1939, S-CAN высокий | 6 |
| 9 | 9 | J1939,Низкий S-CAN | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Иногда,Пиноут (диаграмма проводки) можетТакже быть, как ниже.
Рама кабеля между мужским разъемом RP1226 и женским разъемом RP1226 полностью проводятся.
6 штифтов женского разъема OBD2 проводятся.Есть 6 проводов 20AWG в кабельной руке между мужским разъемом RP1226 и женским разъемом OBD2.
| RP1226 мужчина | RP1226 женщина | Сигнал | Женщина OBD2 |
| 8 | 8 | Земля | 4 или 5 |
| 1 | 1 | Аккумулятор | 16 |
| 2 | 2 | J1939, S-CAN высокий | 6 |
| 9 | 9 | J1939,Низкий S-CAN | 14 |
| 6 | 6 | J1708, CAN высокий | 12 |
| 13 | 13 | J1708, Низкий уровень КАН | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
Пиноут (диаграмма проводки)также может быть настроена в соответствии с потребностями клиентов.
Применение
Согласно TMC (Совет по технологии и техническому обслуживанию ATA) Рекомендуемая практика RP1226 стандартизации сообщений, некоторые 2019 и более новые тяжелые грузовики, такие как Kenworth, Peterbilt, Volvo,Mack и Freightliner в Северной Америке оснащены аксессуарным соединителем в кабине на стороне водителя за приборной панельюВладелец грузовика может посмотреть в руководстве по конструкции для получения дополнительной информации.
ELD (Electronic Logging Devices), телематические устройства или другие устройства послепродажного обслуживания, которые требуют данных из J1939, CAN или J1708, должны быть подключены к этому соединителю RP1226.соединения могут не быть гарантированными..
Если у вас есть устройство с 16-контактным портом OBD2 и вы хотите подключить его к грузовику, оборудованному 14-контактным аксессуарным разъемом RP1226, этот кабель нужен.
В грузовике есть только один RP1226 аксессуарный разъем.этот разделитель Y кабеля хороший выбор.
