Подробная информация о продукте:
Оплата и доставка Условия:
|
| J1939 женская розетка: | эквивалент Deutsch HD16-9-1939S-P080 | Тип женской розетки J1939: | Тип 2 |
|---|---|---|---|
| Провод: | 20AWG, чистая медь | Рабочая температура: | -25°C ~ +85°C |
| Штыри или терминалы: | медь, никелированная или позолоченная | Сопротивление изоляции: | 5 млн. Ом в минуту. |
| Выделить: | pt30 огонь,PT30,Пт30 трек |
||

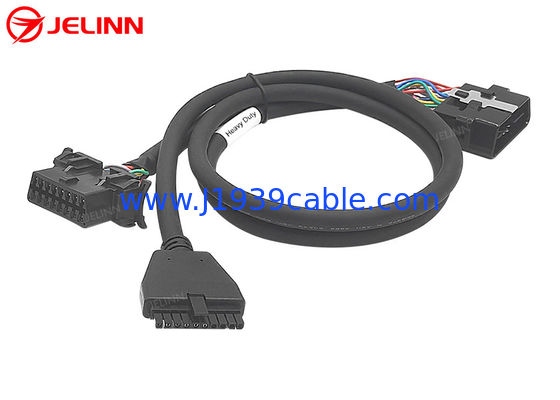

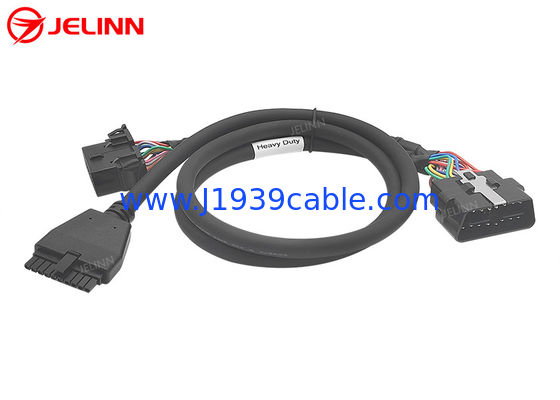

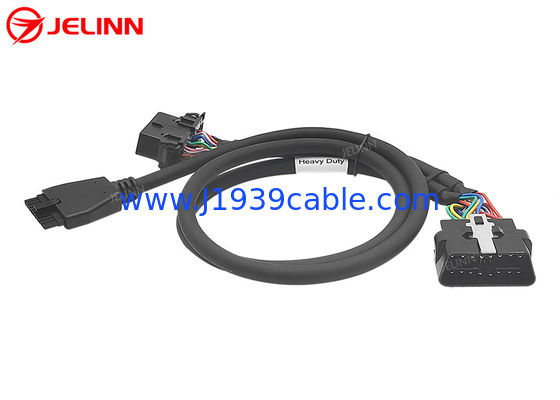

PT30 ELD OBD J1962 Splitter Y кабель для тихоокеанской трассы для грузовиков Volvo или Mack
в Северной Америке
Спецификация
| J1939 женская розетка | эквивалент Deutsch HD16-9-1939S-P080 |
| Тип женской розетки J1939 | Тип 2 |
| Цвет женского гнезда J1939 | Зеленый |
| Провод | 20AWG, чистая медь |
| Материал разъема OBD2 OBDII | PA66 |
| Материал женской розетки J1939 | PA66+ стекловолокно |
| Длина кабеля | на заказ |
| Назначение или вывеска | на заказ |
| Плинты или терминалы | медь, никелированная или позолоченная |
| Сопротивление на контакт | Максимально 3 Ом. |
| Сопротивление изоляции | 5 млн. Ом в минуту. |
| Рабочая температура | -25°C ~ +85°C |
| Испытательное напряжение | DC300V 5M ом/10 мс |
| Испытания | 100% открытые, короткие и неправильные испытания проводов |
| Гарантия | 12 месяцев |
J1939Deutsch 9-PinЖенская розетка зеленая.Deutsch 9-PinЖенский вход прямоугольный 90 градусов.
ВDeutsch 9 Пинженская розетка является типа 2, поэтому ее кнопка F имеет меньший диаметр, как кнопка C и кнопка J. женские розетки типа 2 J1939 могут быть вставлены в мужские емкости типа 1 или типа 2 J1939.
Женский разъединитель OBD2 имеет терминалы KET, которые делают женский разъединитель OBD2 более выносливым.
Назначение или выключение
В общем, назначение или выделение пин будет выглядеть следующим образом (4 пин, подключаемые):
| Женщина OBD2 | Сигнал | Женщина |
| 4 или 5 | Земля | А. |
| 16 | Аккумулятор | В. |
| 6 | J1939, CAN-H | В |
| 14 | J1939, CAN-L | D |
Иногда,Назначение или вывеска пин может быть таким (6 пин)подключить):
| Женщина OBD2 | Сигнал | Женщина |
| 4 или 5 | Земля | А. |
| 16 | Аккумулятор | В. |
| 6 | J1939, CAN-H | В |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
Иногда,Назначение или вывеска пин может быть таким (6 пин)подключить):
| Женщина OBD2 | Сигнал | Женщина |
| 4 или 5 | Земля | А. |
| 16 | Аккумулятор | В. |
| 6 | J1939, CAN-H | В |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
6-проводный кабель также включает в себя проводку для линий J1708.лучше не подключать их, так как иногда добавленные линии могут мешать работе некоторых GPS-трекеров.
Назначение пин или пин-аут также можно настроить в соответствии с вашими потребностями.
Применение
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)Линии передачи данных J1939 +/- подключены к линиям CAN +/-, а также к линиям питания и наземного питания.
Общее применение - это подключениетелематические, управляющие парками транспортных средств или транспортные технологии, такие как:GPS-трекеры для тяжелых грузовых коммерческих транспортных средств, которые имеют 9-прицепные круглые Deutsch разъемы.
Этот кабель также позволит OBD2 сканирующий инструмент илисчитыватель кода неисправности(с соответствующим программным обеспечением) для подключения к круглому разъединителю J1939.J1939 - это протокол на основе PGNВаш инструмент сканирования должен иметь возможность обрабатывать PGN, если он должен работать с этим кабелем.
