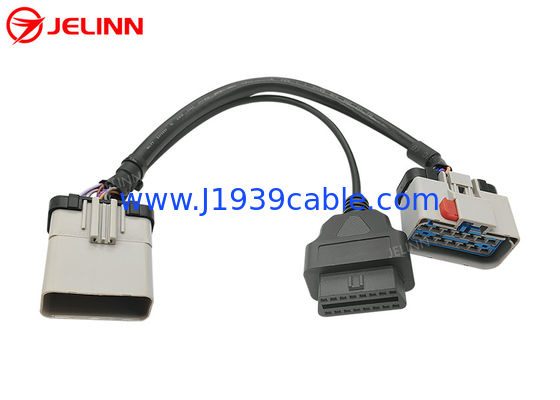

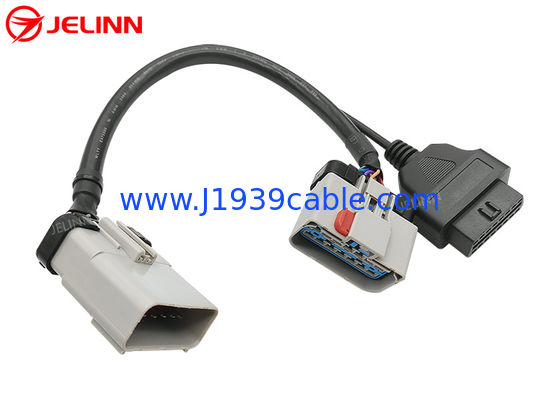

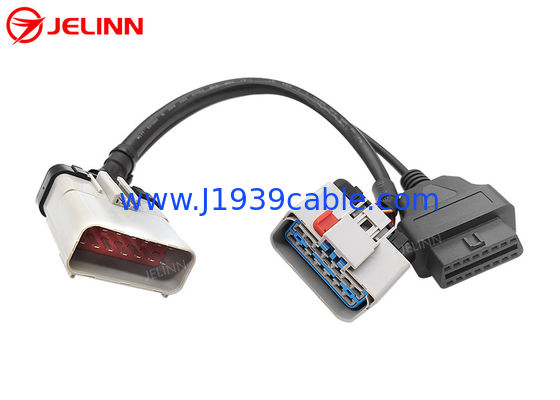

RP1226 мужчина Pin серого цвета 14 к кабелю Splitter y женщины RP1226 и 16 Pin OBD2 OBDII женскому
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Разъем-вилка RP1226: | эквивалент Aptiv 54201416 | Разъем-розетка RP1226: | эквивалент Aptiv 54201412 |
|---|---|---|---|
| Терминалы контакта: | медь с плакировкой никеля или плакировкой золота | Контактное сопротивление: | 3 ома максимальный |
| Сопротивление изоляции: | минута ома 5M | Работая температура: | −30℃ | +100℃ |
| Высокий свет: | RP1226 к OBD2,RP1226 к кабелю OBD2,RP1226 к кабелю OBD2 y |
||
RP1226 мужчина Pin серого цвета 14 к кабелю Splitter y женщины RP1226 и 16 штыря OBD2 OBDII женскому
Спецификация
| Разъем-вилка RP1226 | эквивалент Aptiv 54201416 |
| Разъем-розетка RP1226 | эквивалент Aptiv 54201412 |
| Разъем-розетка OBD2 | Стандарт |
| Провод | 20AWG, чистая медь |
| Материал разъем-вилки RP1226 | PA66 + стеклянный - волокно |
| Материал разъем-розетки OBD2 | PA66 + стеклянный - волокно |
| Pinout (монтажная схема) | подгонянный |
| Длина кабеля | 33cm (13 дюйма) или подгонянный |
| Штыри или терминалы | медь с плакировкой никеля или плакировкой золота |
| Контактное сопротивление | 3 ома максимальный. |
| Сопротивление изоляции | ом MIN. 5M. |
| Работая температура | −30℃ | +100℃ |
| Испытывать | 100% открытое, краткость и испытывать мисс-провода |
| Гарантия | 1 год |
Pinout (монтажная схема)
Вообще говоря, pinout (монтажная схема) может быть как ниже.
Рука кабеля между разъем-вилкой RP1226 и разъем-розеткой RP1226 полно связана проволокой. 14 провода 20AWG в этой руке кабеля.
4 штыря разъем-розетки OBD2 связаны проволокой. полно свяжите проволокой. 4 провода 20AWG в руке кабеля между разъем-вилкой RP1226 и разъем-розеткой OBD2.
| Мужчина RP1226 | Женщина RP1226 | Сигнал | Женщина OBD2 |
| 8 | 8 | Земля | 4 или 5 |
| 1 | 1 | Сила батареи | 16 |
| 2 | 2 | J1939, максимум РАЗВЕРТКИ | 6 |
| 9 | 9 | J1939, низкий уровень РАЗВЕРТКИ | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Иногда, pinout (монтажная схема) может также быть как ниже.
Рука кабеля между разъем-вилкой RP1226 и разъем-розеткой RP1226 полно связана проволокой. 14 провода 20AWG в этой руке кабеля.
6 штырей разъем-розетки OBD2 связаны проволокой. полно свяжите проволокой. 6 проводов 20AWG в руке кабеля между разъем-вилкой RP1226 и разъем-розеткой OBD2.
| Мужчина RP1226 | Женщина RP1226 | Сигнал | Женщина OBD2 |
| 8 | 8 | Земля | 4 или 5 |
| 1 | 1 | Батарея | 16 |
| 2 | 2 | J1939, максимум РАЗВЕРТКИ | 6 |
| 9 | 9 | J1939, низкий уровень РАЗВЕРТКИ | 14 |
| 6 | 6 | J1708, МОЖЕТ максимум | 12 |
| 13 | 13 | J1708, МОЖЕТ низкий уровень | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
Pinout (монтажную схему) можно также подгонять согласно потребностям клиентов.
Применение
Согласно стандартизации послания практики RP1226 TMC (совет технологии и обслуживания ATA) порекомендованной, некоторые 2019 и более новые тяжелые грузовики как Kenworth, Peterbilt, Volvo, Mack и Freightliner в Северной Америке оборудованы с вспомогательным соединителем в кабине на стороне водителя за черточкой, около панели с плавкими предохранителями. Владелец тележки может проверить руководство построителя тела для больше информации.
ELD (электронные внося в журнал приборы), приборы телематики или другие приборы вторичного рынка которое требуют данных от J1939, КОНСЕРВНОЙ БАНКИ или J1708 должны быть соединены с этим вспомогательным соединителем RP1226. В противном случае, соединения не могут быть warrantable.
Если вы имеете прибор с портом штыря OBD2 16 и вы хотел были бы соединить его с тележкой оборудованной с 14 соединителем штыря RP1226 вспомогательным, то этот кабель необходим.
Только один вспомогательный соединитель RP1226 в тележке. Если вы хотел были бы держать вспомогательный соединитель RP1226 доступным, то после того как прибор OBD2 соединен, этот кабель splitter y хороший выбор.
