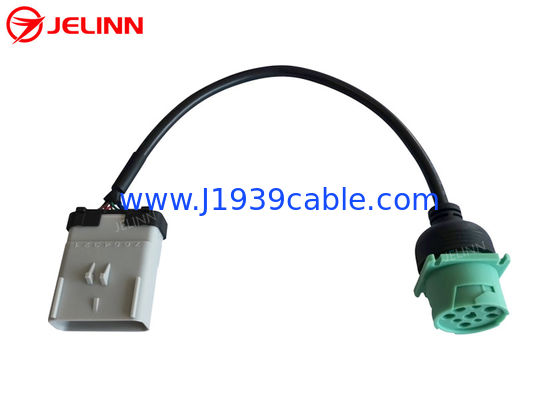

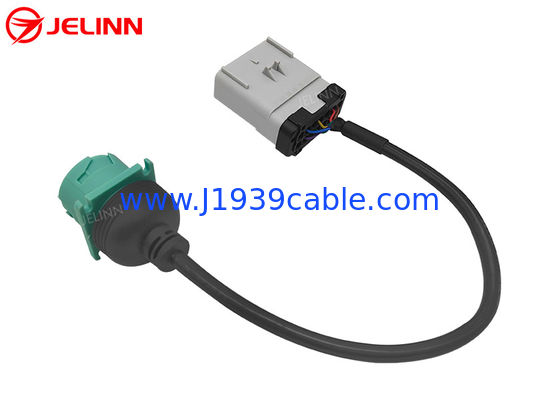

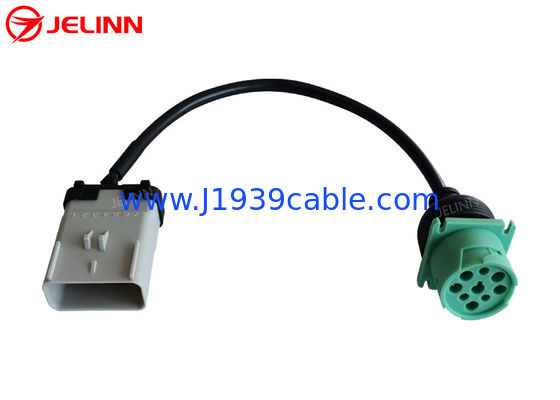

RP1226 мужчина Pin серого цвета 14 к зеленому кабелю тележки Pin J1939 SAE Deutsch 9 типа 2 женскому
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Разъем-вилка RP1226: | эквивалент Aptiv 54201416 | Проволока: | 20AWG, чистая медь |
|---|---|---|---|
| Женская штепсельная розетка J1939: | эквивалент Deutsch HD10-9-1939P-P080 | Цвет штепсельной вилки 9-Pin J1939 женской: | зеленый |
| Штыри или терминалы: | медь с плакировкой никеля или плакировкой золота | Испытательное напряжение: | DC300V 5M ohm/10ms |
| Высокий свет: | RP1226 к штырю 9,Кабель RP1226 ELD,RP1226 к J1939 |
||
RP1226 мужчина Pin серого цвета 14 к зеленому кабелю тележки Pin J1939 SAE Deutsch 9 типа 2 женскому
Спецификация
| Разъем-вилка RP1226 | эквивалент Aptiv 54201416 |
| разъем-розетка 9-Pin J1939 | эквивалент Deutsch HD10-9-1939P-P080 |
| Тип штепсельной вилки 9-Pin J1939 женской | Тип 2 |
| Цвет штепсельной вилки 9-Pin J1939 женской | Зеленый цвет |
| Провод | 20AWG, чистая медь |
| Материал разъем-вилки RP1226 | PA66 + стеклянный - волокно |
| Материал штепсельной вилки 9-Pin J1939 женской | PA66 + стеклянный - волокно |
| Pinout (монтажная схема) | подгонянный |
| Длина кабеля | 30cm (12 дюйма) или подгонянный |
| Штыри или терминалы | медь с плакировкой никеля или плакировкой золота |
| Контактное сопротивление | 3 ома максимальный. |
| Сопротивление изоляции | ом MIN. 5M. |
| Работая температура | −25℃ | +85℃ |
| Испытывать | 100% открытое, краткость и испытывать мисс-провода |
| Испытывая напряжение тока | DC300V 5M ohm/10ms |
| Гарантия | 1 год |
Pinout (монтажная схема)
Вообще говоря, pinout (монтажная схема) может быть как ниже.
4 штыря каждого соединителя связаны проволокой. 4 провода 20AWG в кабеле.
| Мужчина RP1226 | Сигнал | 9 женщина Pin J1939 |
| 8 | Земля | |
| 1 | Сила батареи | B |
| 2 | J1939, максимум РАЗВЕРТКИ | C |
| 9 | J1939, низкий уровень РАЗВЕРТКИ | D |
Иногда, pinout (монтажная схема) может также быть как ниже.
6 штырей каждого соединителя связаны проволокой. 6 проводов 20AWG в кабеле.
| Мужчина RP1226 | Сигнал | 9 женщина Pin J1939 |
| 8 | Земля | |
| 1 | Батарея | B |
| 2 | J1939, максимум РАЗВЕРТКИ | C |
| 9 | J1939, низкий уровень РАЗВЕРТКИ | D |
| 6 | J1708, МОЖЕТ максимум | F |
| 13 | J1708, МОЖЕТ низкий уровень | G |
Pinout (монтажную схему) можно также подгонять согласно потребностям клиентов.
Применение
Согласно стандартизации послания практики RP1226 TMC (совет технологии и обслуживания ATA) порекомендованной, некоторые 2019 и более новые тяжелые грузовики как Kenworth, Peterbilt, Volvo, Mack и Freightliner в Северной Америке оборудованы с вспомогательным соединителем в кабине на стороне водителя за черточкой, около панели с плавкими предохранителями. Владелец тележки может проверить руководство построителя тела для больше информации.
ELD (электронные внося в журнал приборы), приборы телематики или другие приборы вторичного рынка которое требуют данных от J1939, КОНСЕРВНОЙ БАНКИ или J1708 должны быть соединены с этим вспомогательным соединителем RP1226. В противном случае, соединения не могут быть warrantable.
Если вы имеете прибор который с 9 портом и вами штыря J1939 хотел были бы соединить его с тележкой оборудованной с 14 соединителем штыря RP1226 вспомогательным, то вам нужно использовать этот кабель.
