Подробная информация о продукте:
Оплата и доставка Условия:
|
Провод: | 20AWG, чистая медь | Штыревая идентификация или штырь вне: | подгонянный |
---|---|---|---|
Мужская штепсельная розетка J1939: | эквивалент Deutsch HD10-9-1939P-P080 | Тип мужской штепсельной вилки J1939: | Тип 2 |
Испытывать: | 100% открытое, краткость и испытывать мисс-провода | Испытывая напряжение тока: | DC300V 5M ohm/10ms |
Высокий свет: | штырь 9 к OBDII,Мужчина J1939 к мужчине OBD2,9 мужчина deutsch J1939 штыря к кабелю obd мужскому |

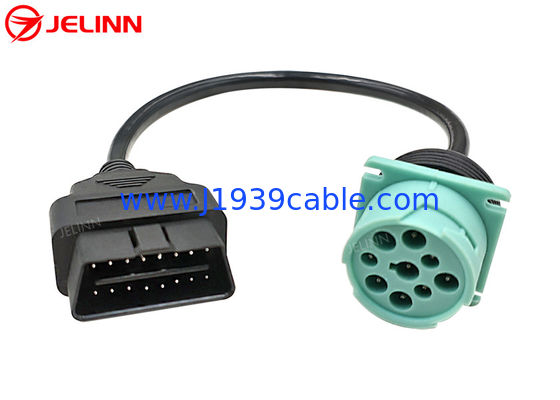

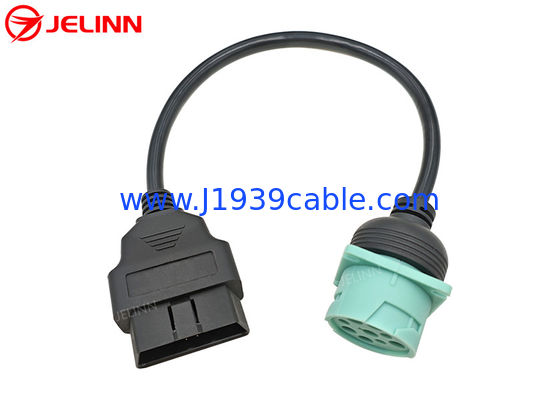

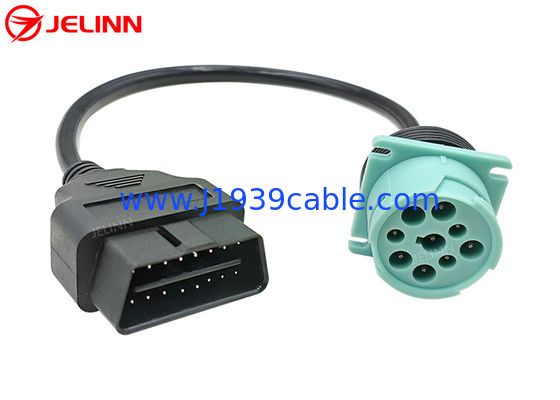

Зеленый мужчина Пин Дж1939 Деуцч 9 к кабелю мужчины Пин Дж1962 ОБД2 ОБДИИ 16
Спецификация
разъем-вилка 9-Пин Дж1939 | эквивалент Деуцч ХД10-9-1939П-П080 |
Тип штепсельной вилки 9-Пин Дж1939 мужской | Тип 2 |
Цвет штепсельной вилки 9-Пин Дж1939 мужской | Зеленый цвет |
Провод | 20АВГ, чистая медь |
Материал штепсельной вилки 9-Пин Дж1939 мужской | ПА66 + стекло - волокно |
Материал мужской штепсельной вилки ОБД2 | ПА66 |
Штыревая идентификация или штырь вне | подгонянный |
Длина кабеля | подгонянный |
Штыри или терминалы | медь, никел-покрытая или позолоченная |
Контактное сопротивление | 3 ома максимальный. |
Сопротивление изоляции | ом МИН. 5М. |
Работая температура | −25℃ | +85℃ |
Испытывать | испытаний 100% открытое, коротких и мис-провода |
Напряжение тока испытания | ДК300В 5М охм/10мс |
Гарантия | 1 год |
Мы сделали пластиковые прессформы соединителей, гнезд, штепсельных вилок и штепсельных розеток. чистые медные качественные провода 20АВГ использованы для того чтобы изготовить эти кабели. Мы можем всегда делать кабели с превосходными взаимодействием и стойкостью.
Конец разъем-вилки Деуцч 9-Пин Дж1939 можно овермолдед или не, согласно вашим потребностям. Если концы овермолдед, то кабели более крепкий и прочны. Если овермолдед, цена может быть ниже, то потому что сохранены сырье и цена труда.
Разъем-вилка Пин Деуцч 9 на этом кабеле тип 2, поэтому свой Пин ф с диаметром смалллер как Пин к и Дж. Пин.
Штыревая идентификация или штырь вне
Вообще говоря, штыревая идентификация или штырь вне будут как это (4 соединенного штыря):
Мужчина ОБД2 | Сигнал | мужчина 9-Пин Дж1939 |
4 или 5 | Земля | А |
16 | Батарея | Б |
6 | Дж1939, КАН-Х | К |
14 | Дж1939, КАН-Л | Д |
Иногда, штыревая идентификация или штырь вне могут также быть как это (6 соединенных штырей):
Мужчина ОБД2 | Сигнал | мужчина 9-Пин Дж1939 |
4 или 5 | Земля | А |
16 | Батарея | Б |
6 | Дж1939, КАН-Х | К |
14 | Дж1939, КАН-Л | Д |
2 | ДЖ1708-Х | Ф |
10 | ДЖ1708-Л | Г |
Штыревую идентификацию или штырь вне можно также подгонять согласно вашим потребностям. Если никакая потребность для больше штырей быть соединенным, то мы предлагаем что мы как раз соединяет необходимые штыри вам. Если больше штырей соединены, то цена кабеля будет выше потому что сырье и цена труда будут выше.
Применение
Этот кабель соединит 8 или 9 приборов типа 2 Пин как ЭЛДс (электронные внося в журнал приборы) к 16 порту стиля Пин ОБД2 диагностическому нашли на Вольво и тележки Мак вывешивают 2013 которые имеют порт штыря ОБД-ИИ 16 в черточке.
Если вы имеете прибор, то который конструирован для того чтобы заткнуть в круглые диагностики штыря зеленого цвета 9 порты на тяжелых грузовиках, этот кабель будет работать для вас для того чтобы соединиться что прибор к 16 типу соединителю штыря ОБД2 нашел в 2013 и более новых тележках Вольво и Мак.
Вы можете соединить 16 штепсельную вилку штыря ОБД2 мужскую этого кабеля в порт диагностик штыря вашей тележки 16. Штырь зеленого цвета 9 на другом конце после этого примет некоторое ЭЛДс которое имеет круглые 8 ИЛИ 9 штепсельных вилок положения.
Этот кабель переходника также позволяет инструменту развертки Дж1939 (блоку развертки конструированному для того чтобы заткнуть в круглый соединитель Деутч штыря Дж1939 9 на корабле) быть использованным с кораблем оборудованным Дж1939 который использует стандартный соединитель стиля ОБД2.
