Подробная информация о продукте:
Оплата и доставка Условия:
|
Провод: | 20AWG, чистая медь | Штыревая идентификация или штырь вне: | подгонянный |
---|---|---|---|
Женская штепсельная вилка J1939: | эквивалент Deutsch HD16-9-1939S-P080 | Тип женской штепсельной вилки J1939: | Тип 2 |
Цвет женской штепсельной вилки J1939: | Зеленый цвет | Работая температура: | −25℃ | +85℃ |
Высокий свет: | Deutsch J1939 к кабелю OBDII,J1939 женское к женскому кабелю OBD2,Женщина Pin Deutsch 9 к женскому кабелю OBD2 |

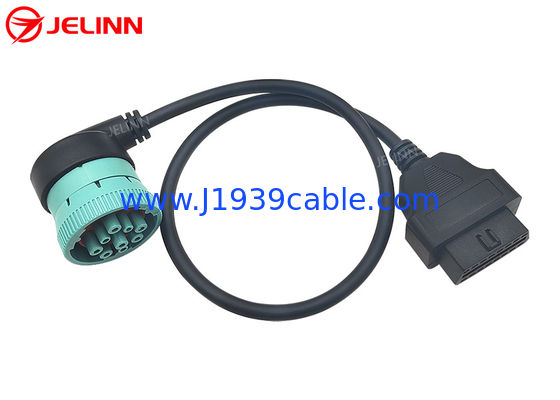

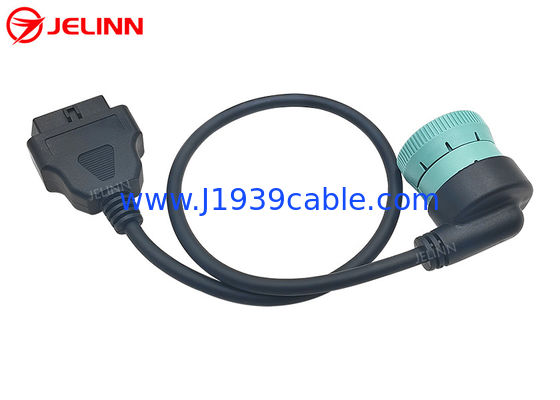

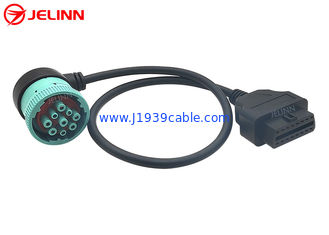

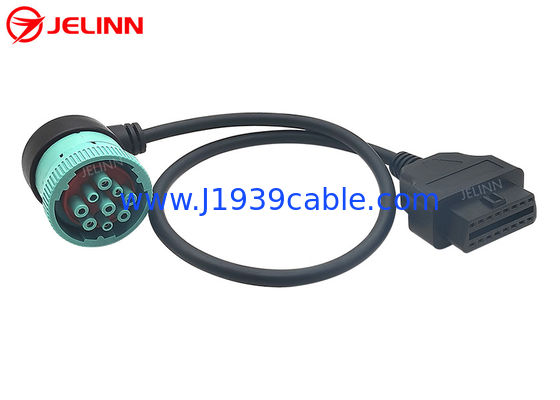

Прямоугольная зеленая женщина J1939 Deutsch 9-Pin к кабелю Pin J1962 OBD2 16 женскому
Спецификация
Женская штепсельная вилка J1939 | эквивалент Deutsch HD16-9-1939S-P080 |
Тип женской штепсельной вилки J1939 | Тип 2 |
Цвет женской штепсельной вилки J1939 | Зеленый цвет |
Провод | 20AWG, чистая медь |
Материал штепсельной вилки J1939 | PA66 + стеклянный - волокно |
Материал штепсельной вилки OBD2 OBDII | PA66 |
Штыревая идентификация или штырь вне | подгонянный |
Длина кабеля | подгонянный |
Штыри или терминалы | медный, никел-покрытый или позолоченный |
Контактное сопротивление | 3 ома максимальный. |
Сопротивление изоляции | ом MIN. 5M. |
Работая температура | −25℃ | +85℃ |
Испытывать | 100% открытое, краткость и испытывать mis-провода |
Испытывая напряжение тока | DC300V 5M ohm/10ms |
Гарантия | 1 год |
Штепсельная вилка J1939 Deutsch 9-Pin женская зелена. Конец женского гнезда J1939 прямоугольная 90 степеней, которые может помочь сохранить некоторый космос соединяя и устанавливающ приборы телематики.
Разъем-розетка Pin J1939 Deutsch 9 тип 2, поэтому свой Pin f с диаметром smalller как Pin c и J. Тип 2 J1939 Deutsch 9 штепсельных вилок Pin женских может быть совместимо с типом 1 или типом 2 J1939 Deutsch 9 штепсельных вилок Pin мужских.
Штыревая идентификация или штырь вне
Вообще говоря, штыревая идентификация или штырь вне будут как это (4 штыря, который нужно соединиться):
Женщина OBD2 | Сигнал | Женщина J1939 |
5 | Земля | |
16 | Батарея | B |
6 | J1939, CAN-H | C |
14 | J1939, CAN-L | D |
Иногда, штыревая идентификация или штырь вне могут также быть как это (6 штырей, который нужно соединиться):
Женщина OBD2 | Сигнал | Женщина J1939 |
5 | Земля | |
16 | Батарея | B |
6 | J1939, CAN-H | C |
14 | J1939, CAN-L | D |
2 | J1708-H | F |
10 | J1708-L | G |
Иногда, штыревая идентификация или штырь вне могут также быть как это (6 штырей, который нужно соединиться):
Женщина OBD2 | Сигнал | Женщина J1939 |
5 | Земля | |
16 | Батарея | B |
6 | J1939, CAN-H | C |
14 | J1939, CAN-L | D |
12 | J1708-H | F |
13 | J1708-L | G |
Кабельная проводка 6 также включает проводку для линий J1708. Если вам не нужны провода J1708, то лучшее не соединить их по мере того как иногда добавленные линии могут мешать с деятельностью некоторых отслежывателей GPS.
Штыревую идентификацию или штырь вне можно также подгонять согласно вашим потребностям.
Применение
Это кабель между контактным разъемом Deutsch 9 круга J1939 (стороной испытательного оборудования - ответными частями к кораблю J1939) и OBD2 контактным разъемом стиля 16 (женской стороной корабля - ответные части с соединителем теста OBD2). J1939 +/- телевизионные строки с данными телетекста соединены с КОНСЕРВНОЙ БАНКОЙ +/- линиями, и сила и линии земли также соединены.
Общее применение соединить телематику, управление флота или перевозя на грузовиках приборы как отслежыватели GPS с сверхмощными автомобилями неиндивидуального пользования которые имеют соединители Deutsch круга 9-pin. Линии электропередач соотвественно соединены для того чтобы снабдить силу отслежыватель.
Этот кабель также позволит инструменту развертки OBD2 или читателю кода недостатка (с соотвествующим программным обеспечением) соединиться с круглым соединителем J1939. Имейте в виду что большинств программное обеспечение OBD2 и блоки развертки основаны на чтении PIDs, которые одиночные параметры. J1939 протокол основанный PGN, где каждое PGN содержит множественные параметры. Ваш инструмент развертки должен мочь отрегулировать PGNs если он работать с этим кабелем.
